Fiber lichtbron maken.

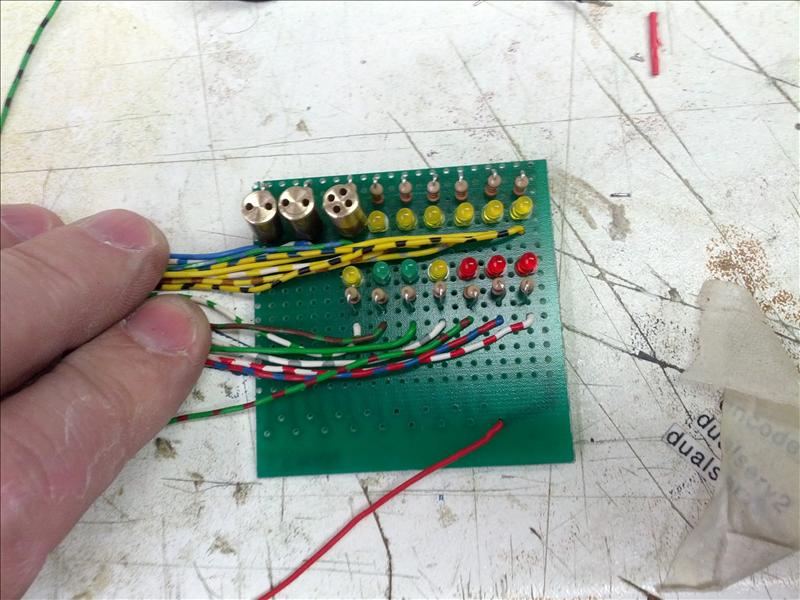

Omdat er 12 signaal lampen zijn heb ik een klein printje gemaakt waarop alle LED's vast gesoldeerd zijn.
De print is aangemaakt de helft van de fiber houders zit al op de LED's.

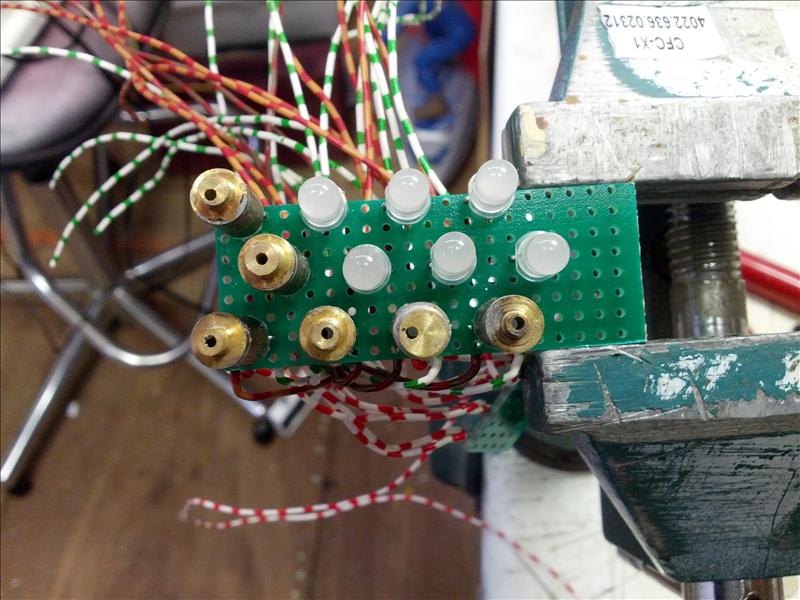

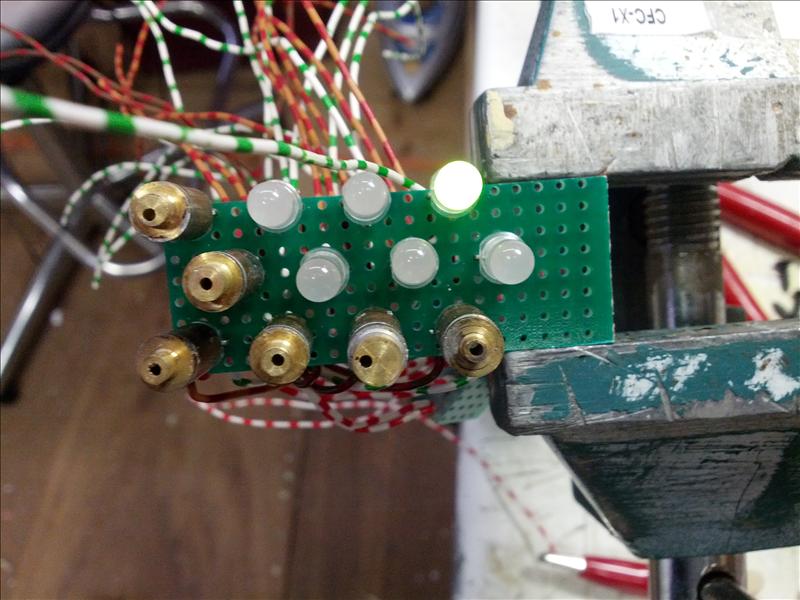

De groene kleur LED.

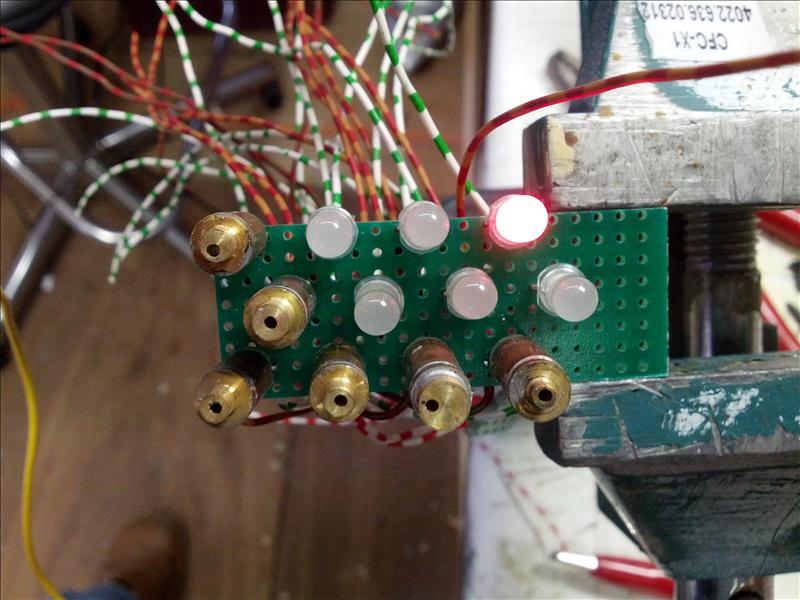

en dezelfde LED maar nu met de rode kleur.
Alle houders op hun plek.

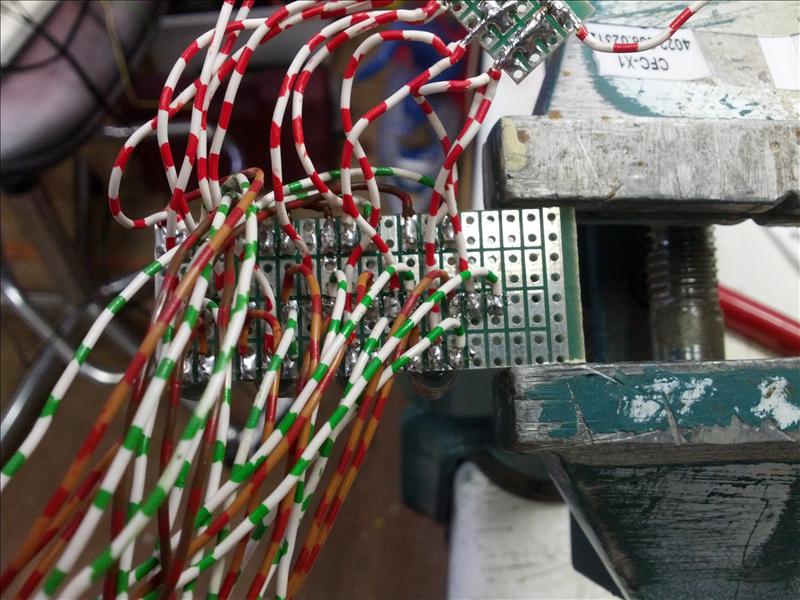

En de onderzijde met de aansluitingen, rood-wit is de gezamelijke massa, groen-wit voor de groene kleur en rood-bruin voor de rode kleur.

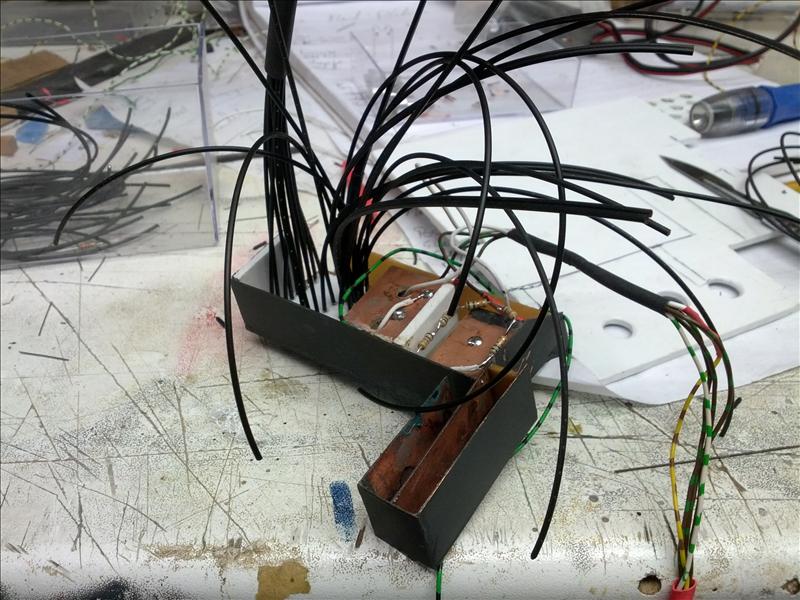

En deze fibers moeten naar de lichtbron.

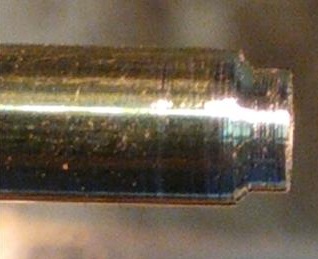

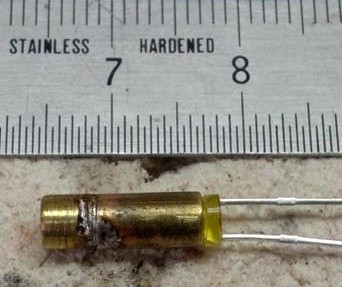

Aanmaak van een 4 mm houder: houder stuk draaien, buis op lengte en dan solderen.
Houder met led
de 4 voudige houder.
Hier is de tweede lichtbron in opbouw.

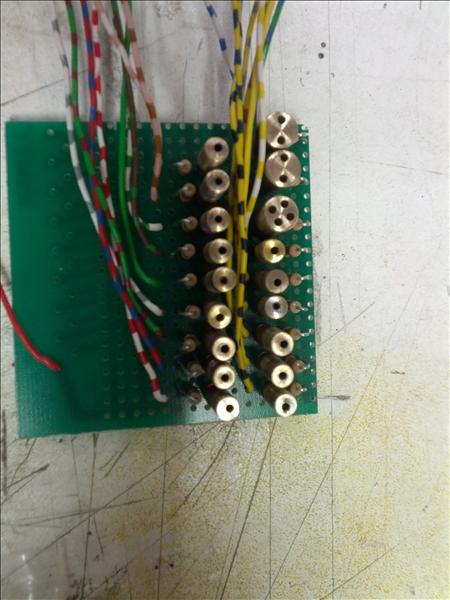

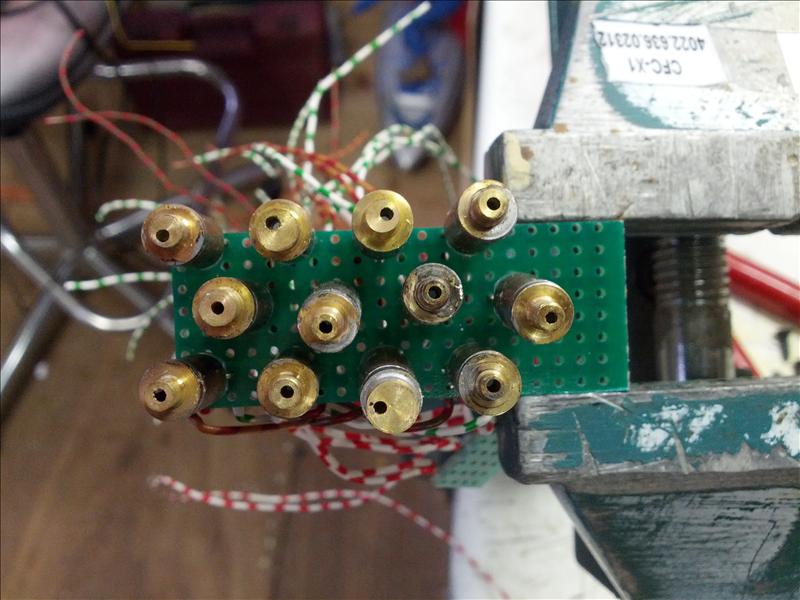

Hier zijn alle houders op hun plek.

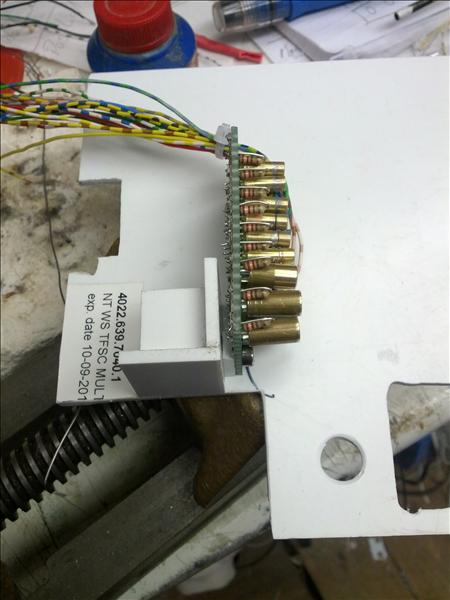

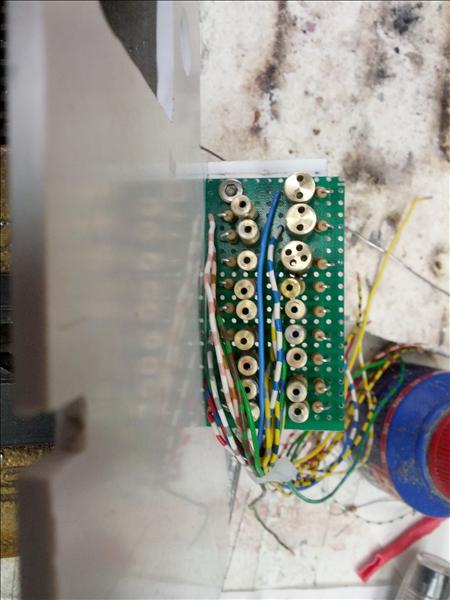

De print op zijn plek onder de vloer.
alles goed bereikbaar.

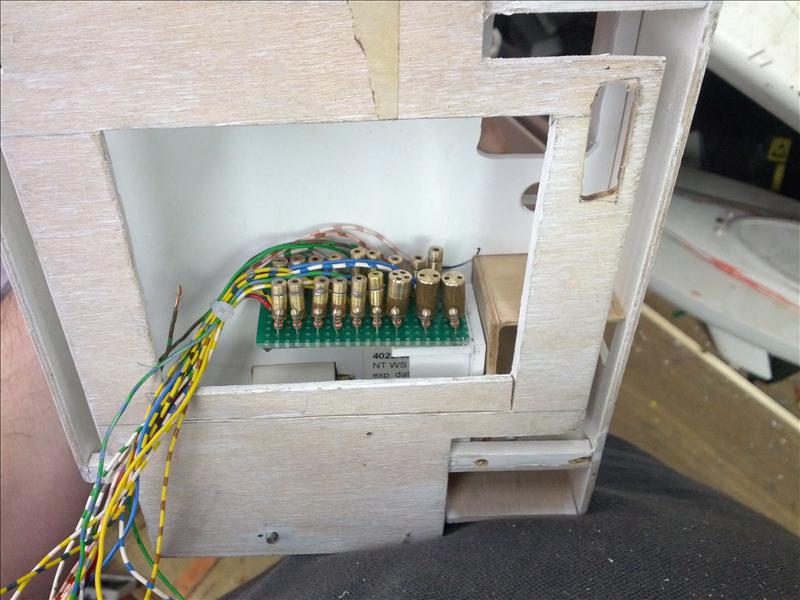

en zo zit die in de kajuit.

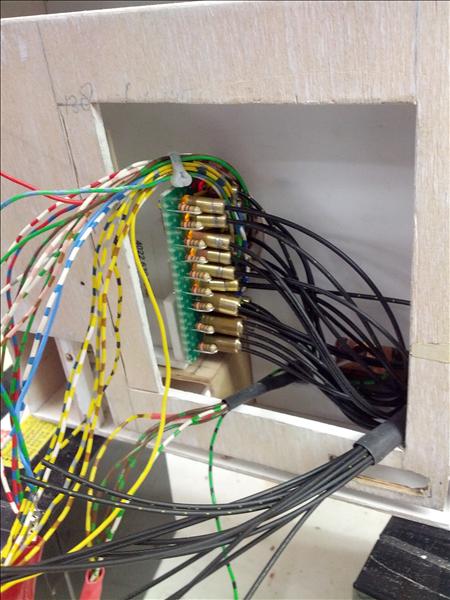

De fibers van de controle lichten zijn aangesloten.

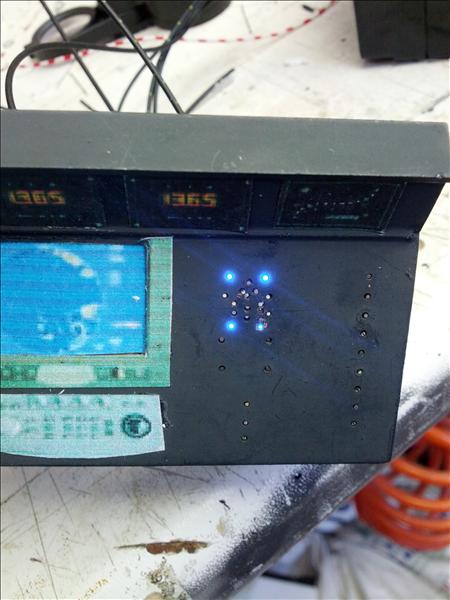

De controlelichten van de dekschijnwerpers.

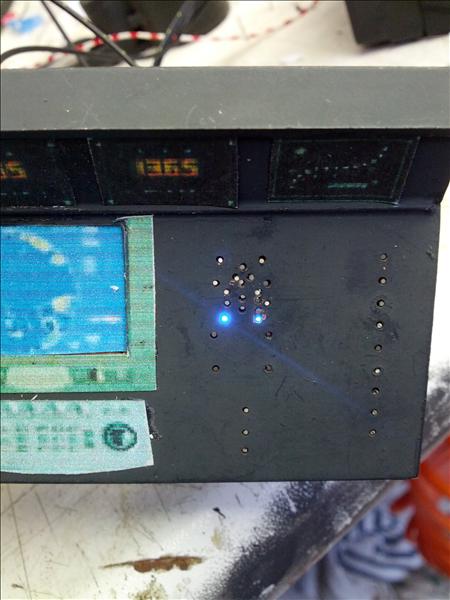

van de schijwerpers aan de achterzijde van de kajuit,
en samen met de voorzijde.
Hier zijn de andere controle lampen aan.

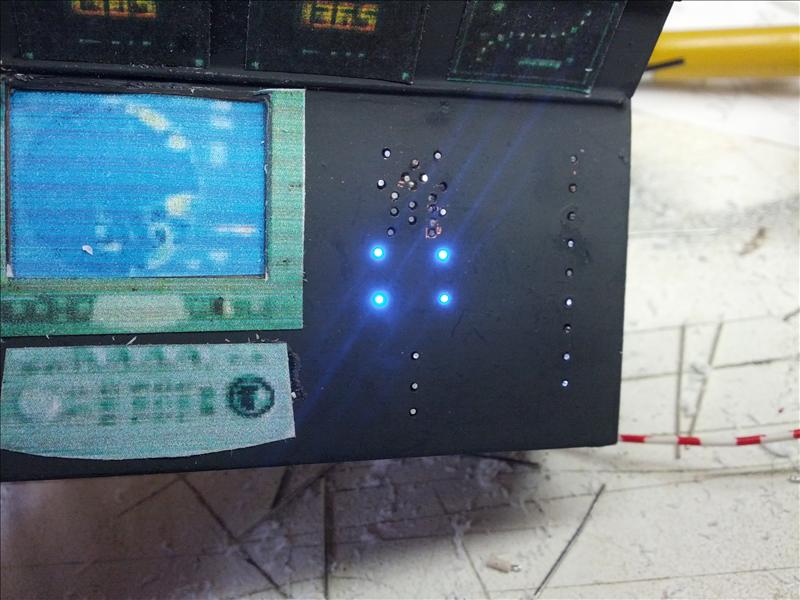

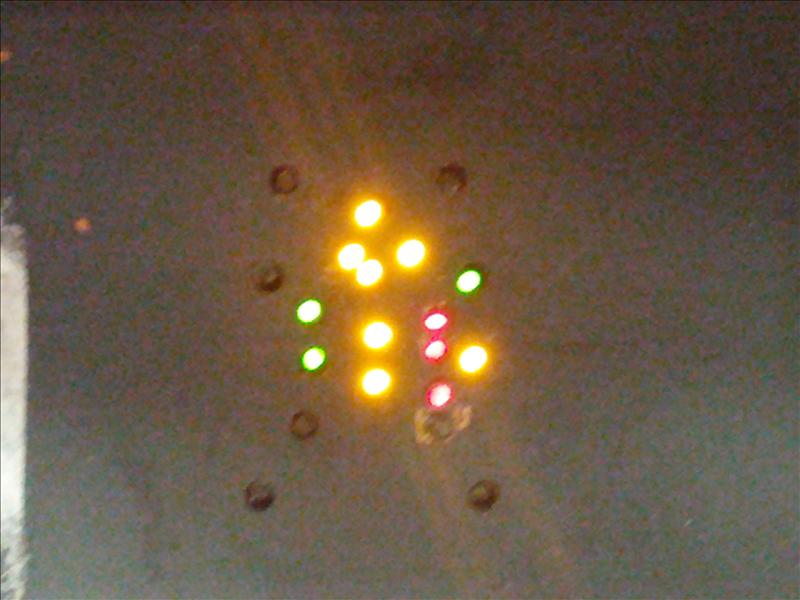

Bijna alle controle leds zijn aan.

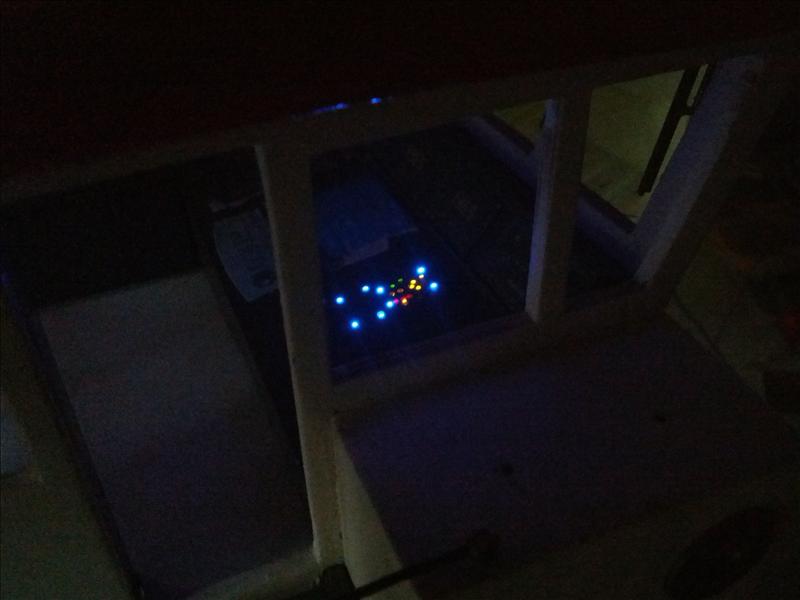

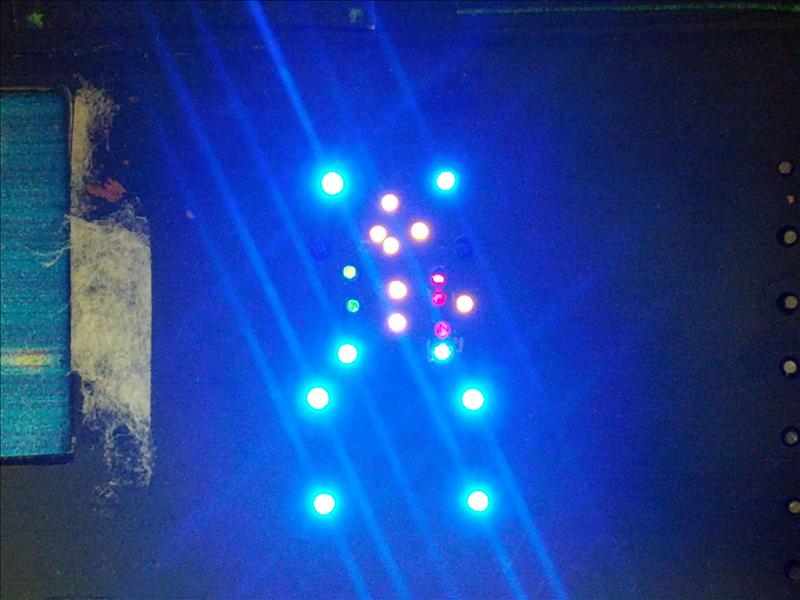

En dit is het resultaat gezien van buiten de kajuit.

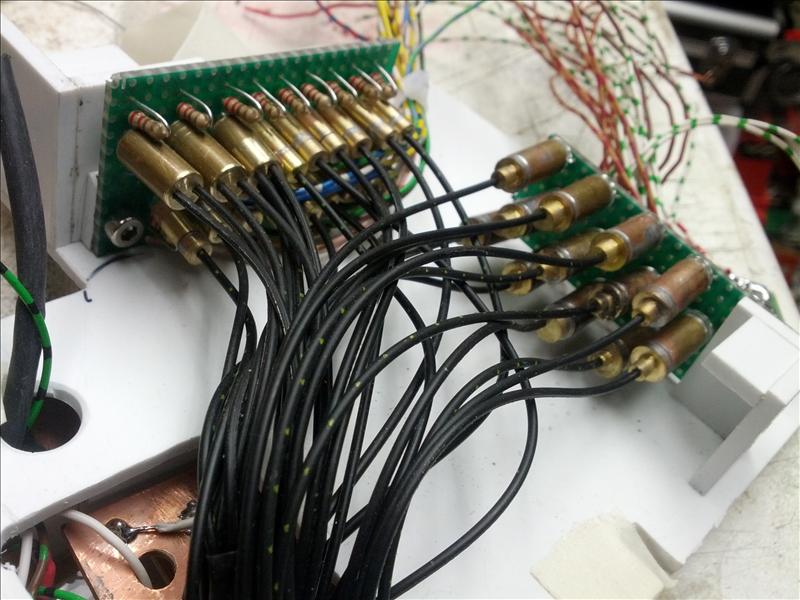

De bodemplaat met de beide lichtbronnen en de fibers.

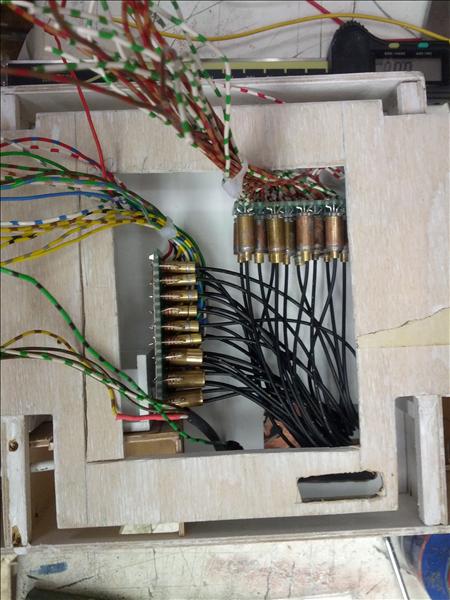

Alles op zijn plek in de kajuit.
Onder de kajuit komt de functie printplaat
