Jet Bow Thruster.
Voor de Arca wou ik een Jet Bow Thruster bouwen, iets wat je nog niet zo vaak ziet bij modelschepen. Na een speurtocht op het internet had ik een redelijk idee van hoe ik een thruster kon maken.
Als eerste heb ik de beide buizen gedraaid en daarna de kamers erin gefreesd.

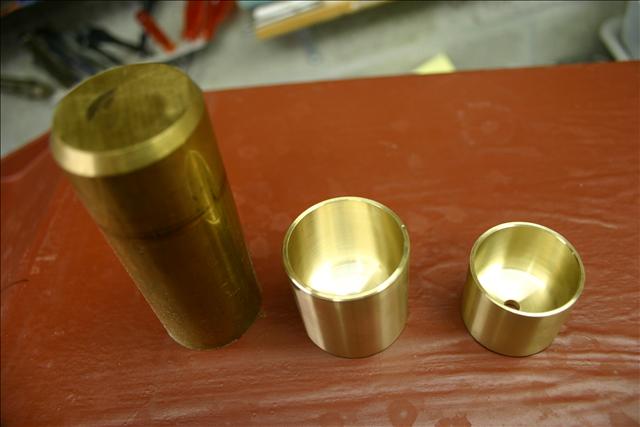

Hier het uitgangsmateriaal en de twee buizen.

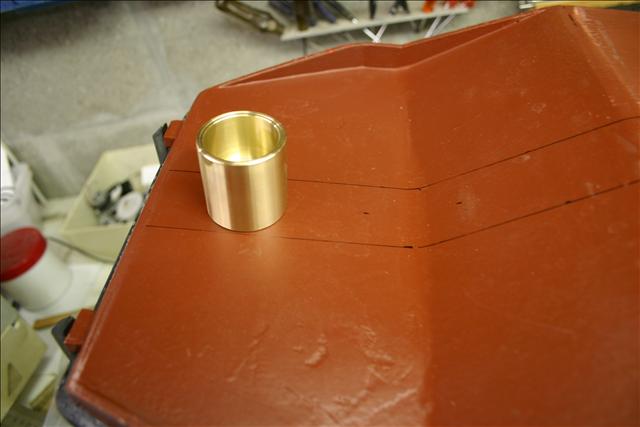

De buiten buis op zijn plek.
De beide buizen in elkaar.

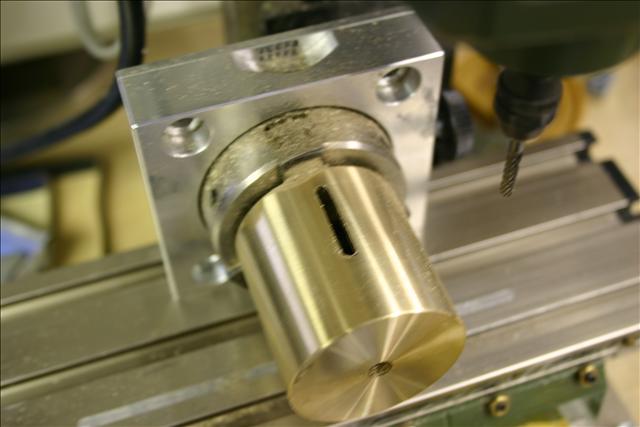

Hier is de eerste gleuf op de verdeeltafel gemaakt voor de 3 kamers.

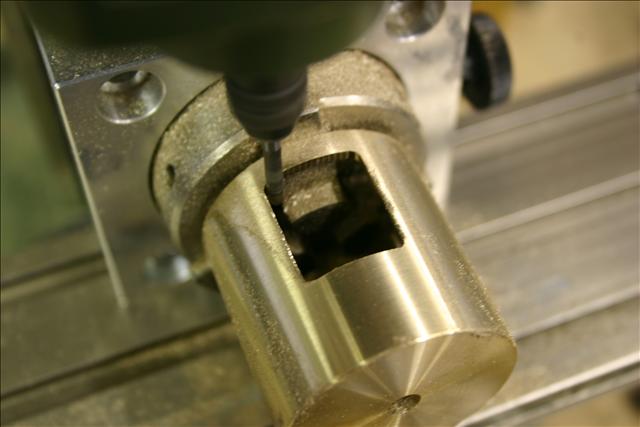

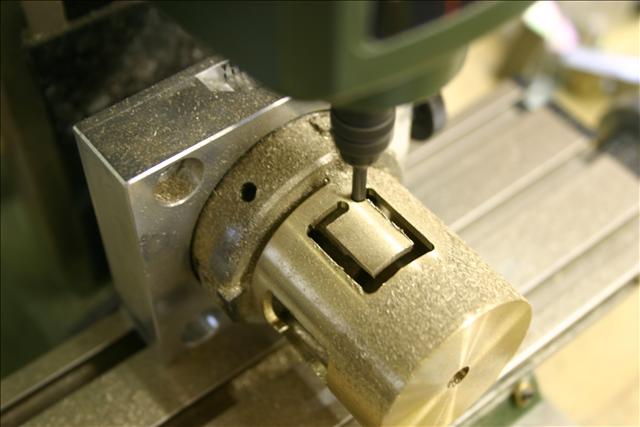

De kamer is bijna klaar.

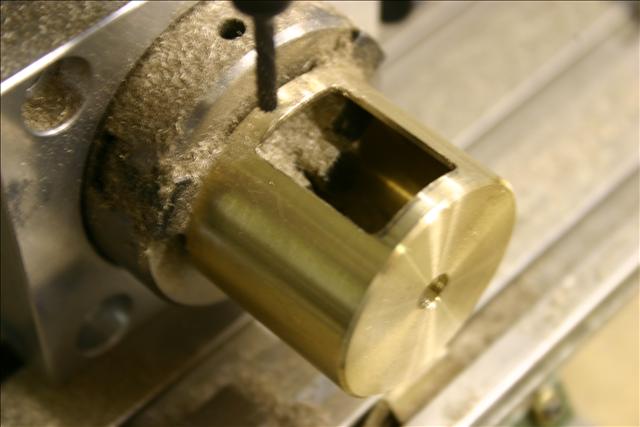

Na frezen van de kamer.

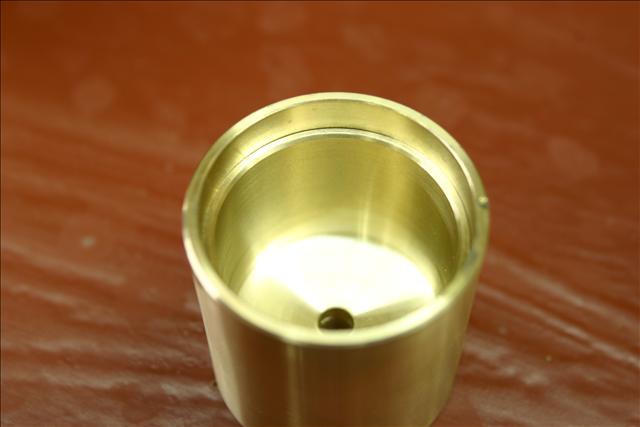

In de binnenste buis komt maar 1 kamer.

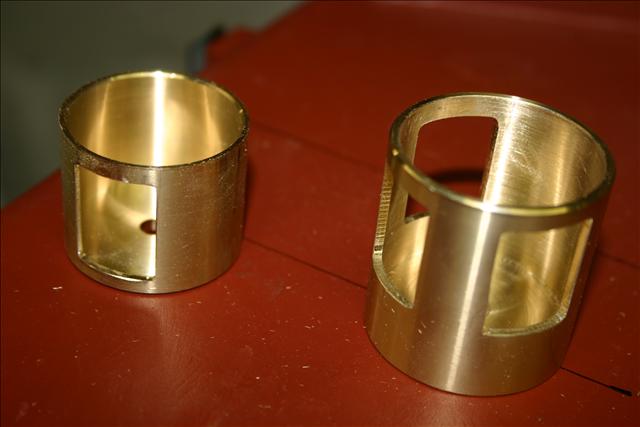

De beide buizen zijn klaar.

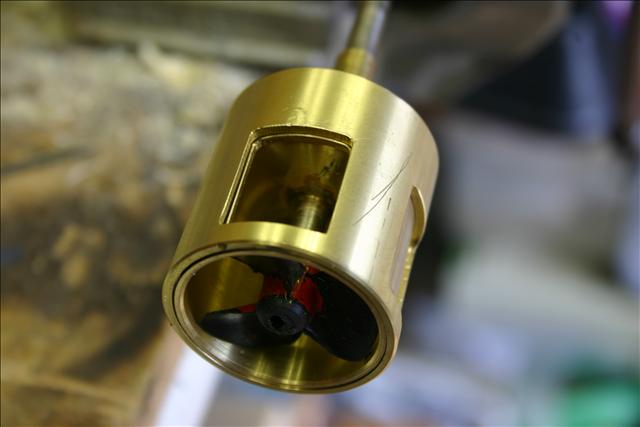

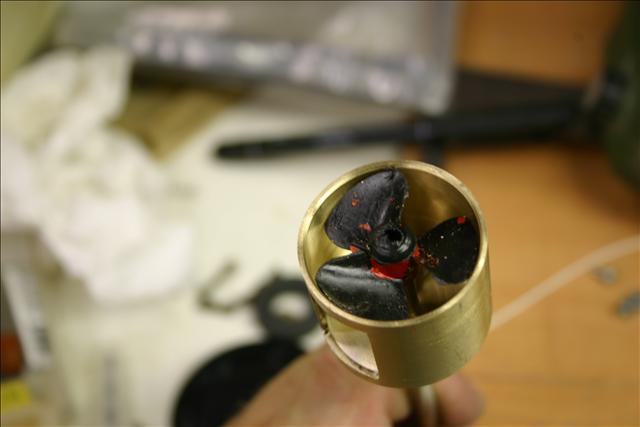

Hier zit de as in de binnenste buis en ook de schroef zit er in.

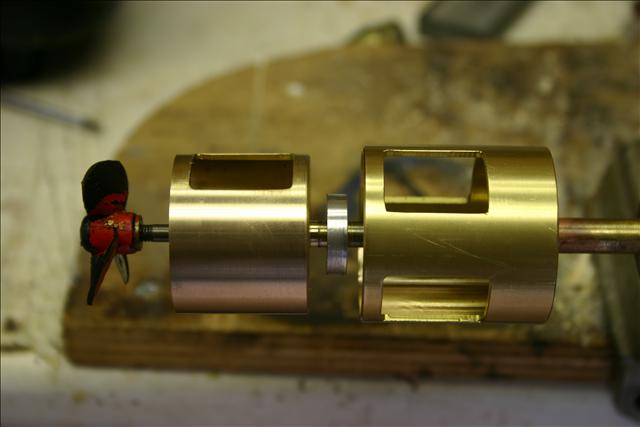

De opbouw: buiten bus, afstandbus, binnen bus en schroefas.

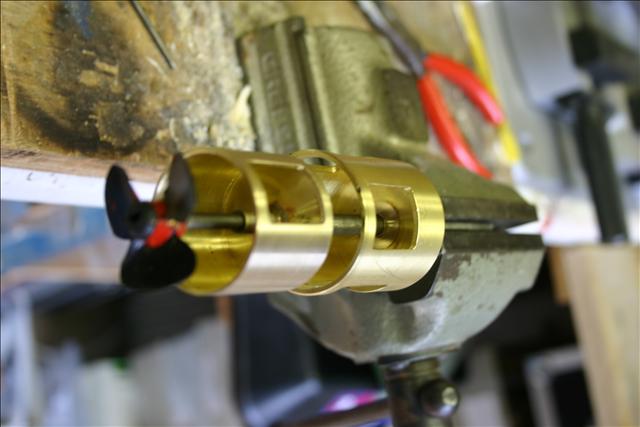

alles in elkaar geschoven.

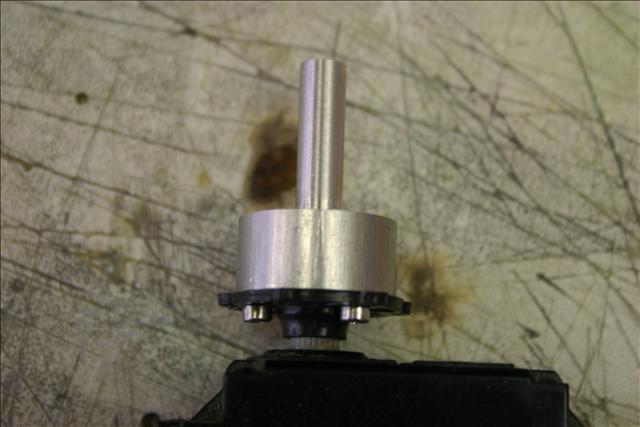

de basis voor de aansturing van de binnen bus.

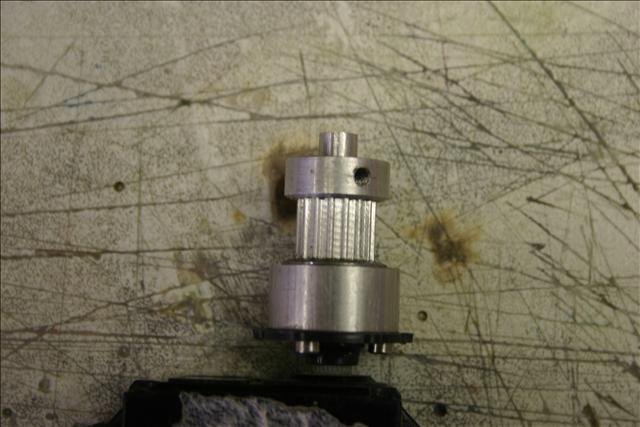

De tandriemschijf op de servoarm.

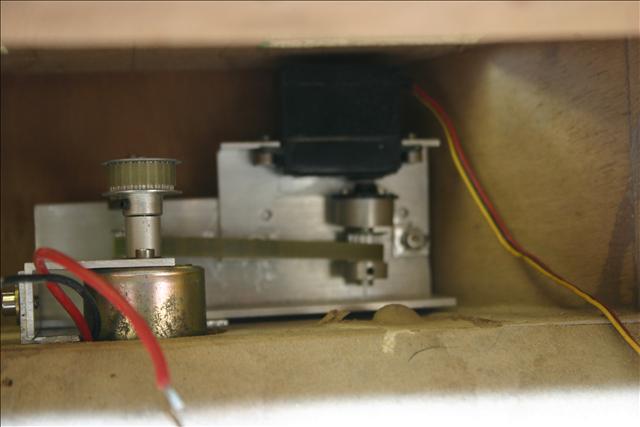

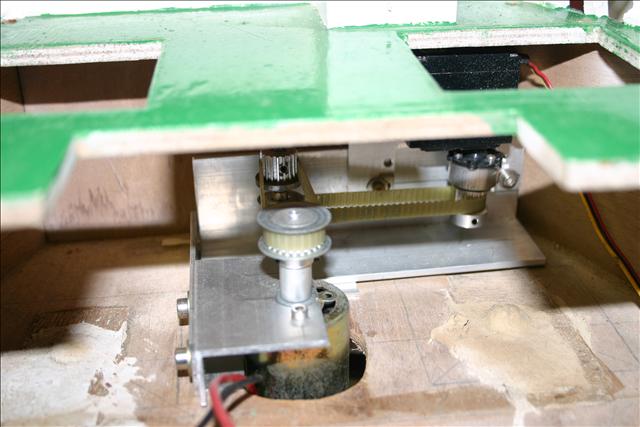

de aandrijving.

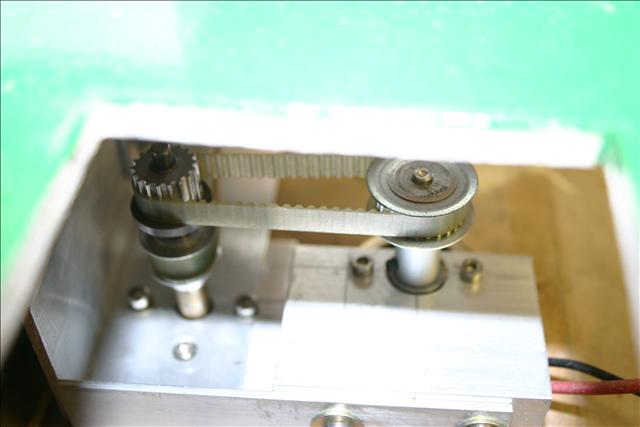

de aandrijving van de schroefas.
Alles is opgebouwd met aluminium hoekprofielen zodat je dit makkelijk zelf kunt maken.

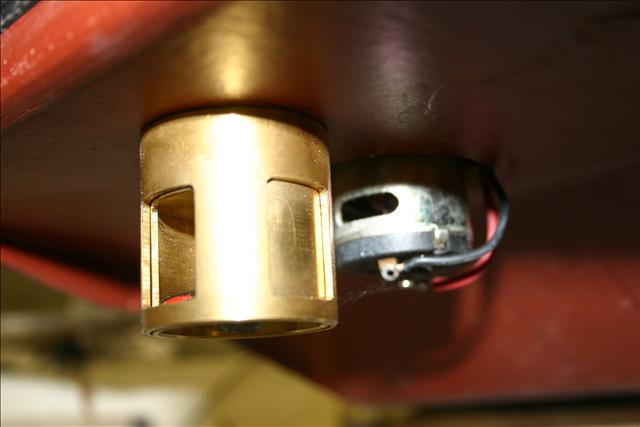

De thruster aan de onderzijde.
Hier een video met de werking van de Jet Bow Thruster
