Kajuit interieur vernieuwd.
Om alle kabels van de mastverlichting, motoren en andere verbruikers naar beneden te leiden zonder dat ze in het zicht zijn heb ik een aanpassing gedaan aan het interieur. Allereerst is er een kabelgoot in geplaatst maar hiervoor moest ik dan wel een raam dicht maken.

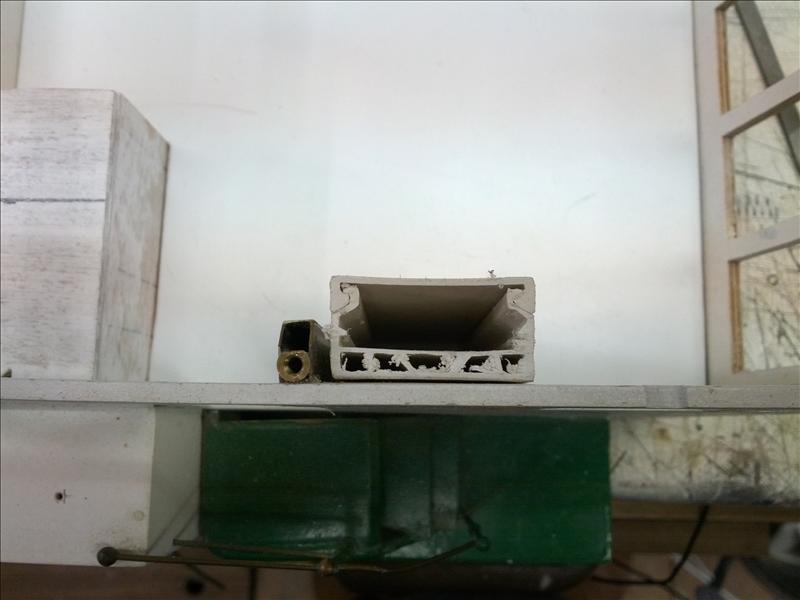

De kabelgoot.

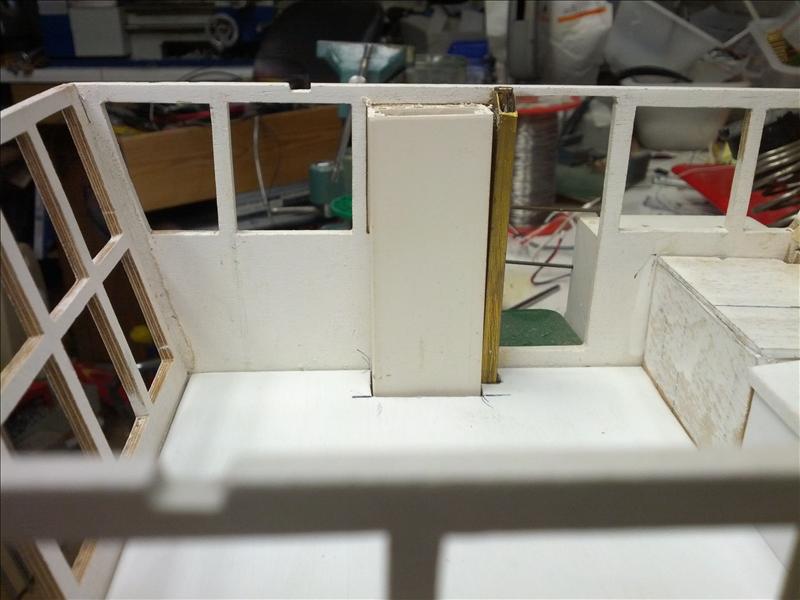

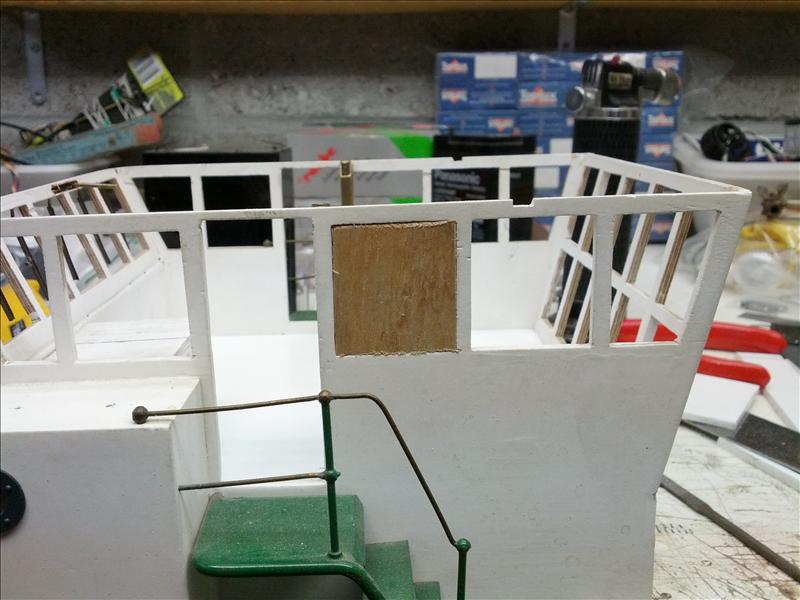

Hier is het raam al gedicht, alleen nog afwerken.

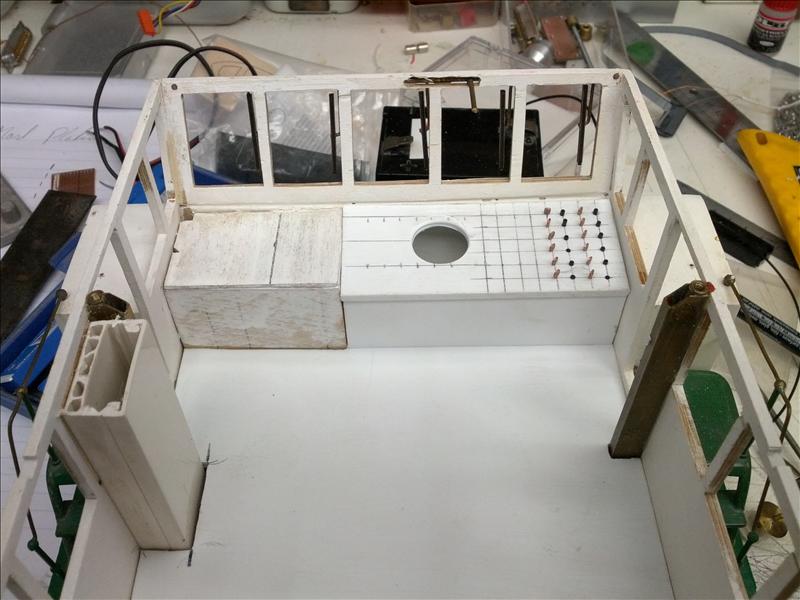

Om het meteen maar goed aan te pakken heb ik de vloer opnieuw gemaakt van 3 mm polystyrol. Hierop komt het dashboard, de zithoek en alle andere dingen die er nog in moeten komen.
Op het dashboard komen aan/uit schakelaars, controlelampen, werkende radar en andere bedienings en controle apparaten.
0

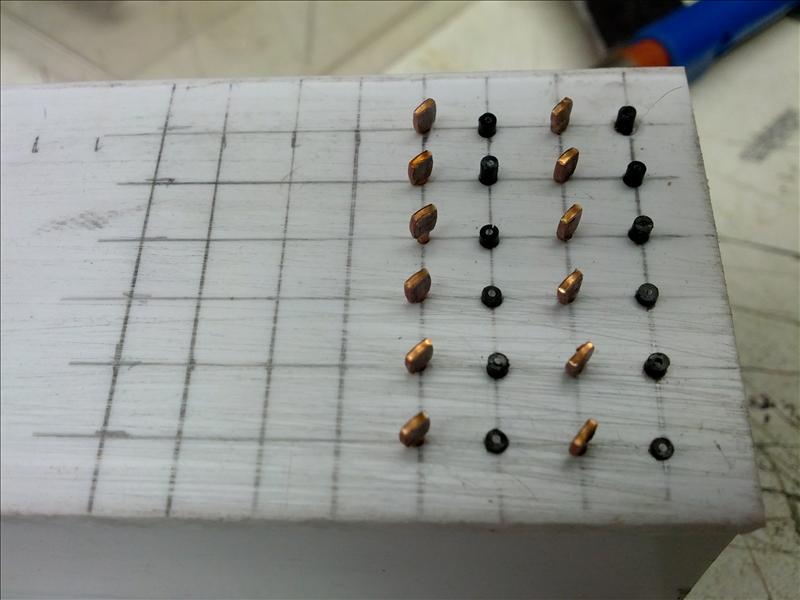

De lampen zijn fibers die onder de vloer uit komen in een houder waar weer een duo-led inzit, rood als de verlichting aan is en groen voor als de verlichting uit is. De schakelaars zijn gemaakt van staafjes zacht koper die ik eens uit een schrootbak gered heb.
De fibers.

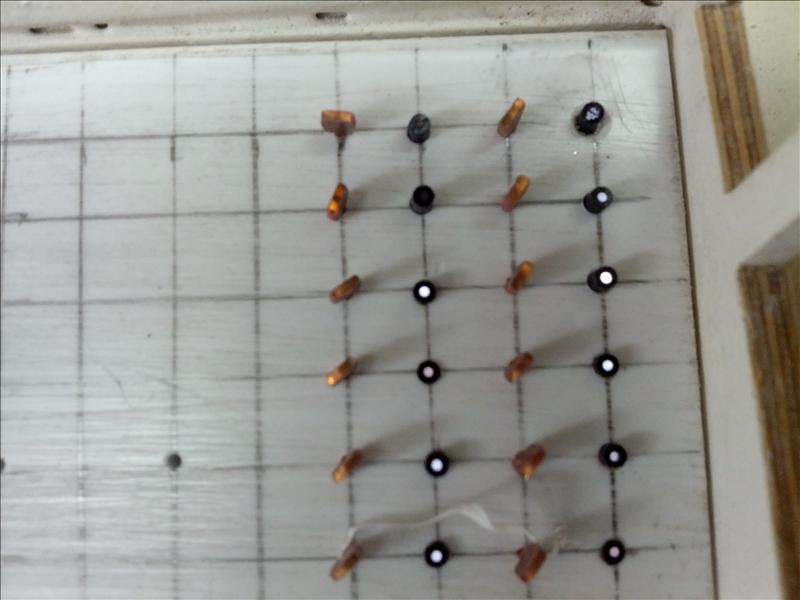

Hier zie je enkele fibers waar aan de andere kant een lichtbron is, ik gebruik dit al bij de Dino II en het resultaat is in het donker erg goed.

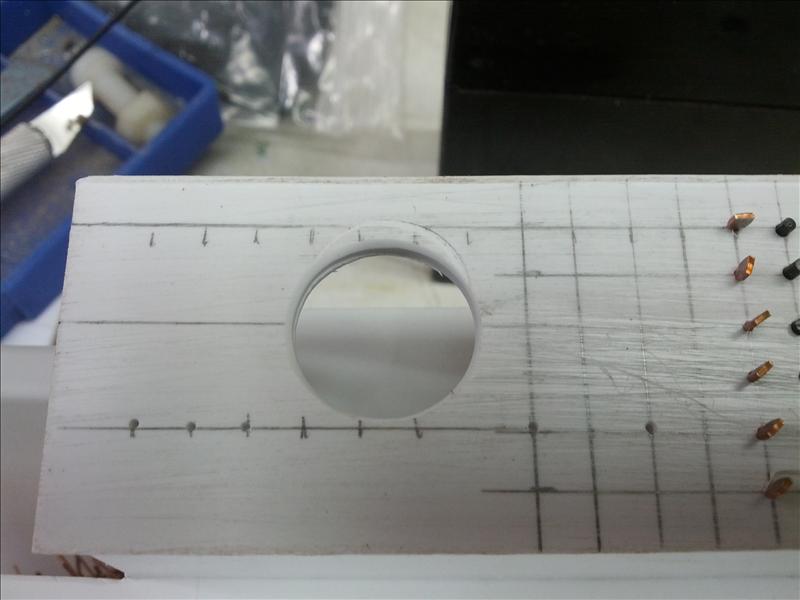

Het is de bedoeling om ook in dit model een werkend radarbeeldscherm te maken, hier is alvast het gat gemaakt.
Bij de zoektocht om wat foto's te vinden om het dashboard aan te kleden had ik toch het idee dat bovenstaand wel beter kon en dus diverse afbeeldingen van apparatuur gedownload en met behulp van een foto bewerkingsprogramma deze dusdanig aangepast dat ze passen bij mijn model.

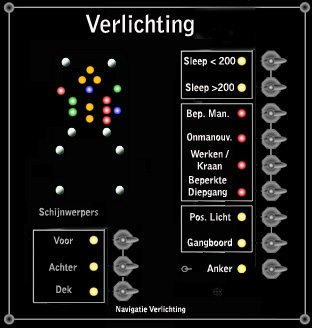

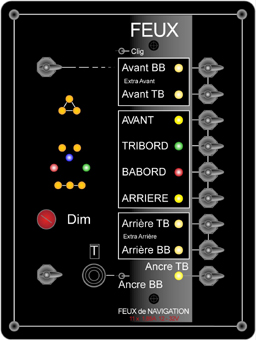

Links zie je het originele bedieningspaneel en rechts het door mij aangepaste paneel,
hierop zijn de lampen aangegeven zoals ze ook op het model aanwezig zijn.
Verder is de tekst omgezet naar nederlands en iets andere opstelling.
Verder was een radar scherm ook verkrijgbaar in een modern jasje en natuurlijk een monitor met een kaart erop.
Het radarscherm met zijn bediening is zo van het internet gehaald en verkleind,
de kaart is van de site van de rotterdamse haven en deze is weer ingezet in een monitor .
Als geheel geeft het dan bovenstaand resultaat.

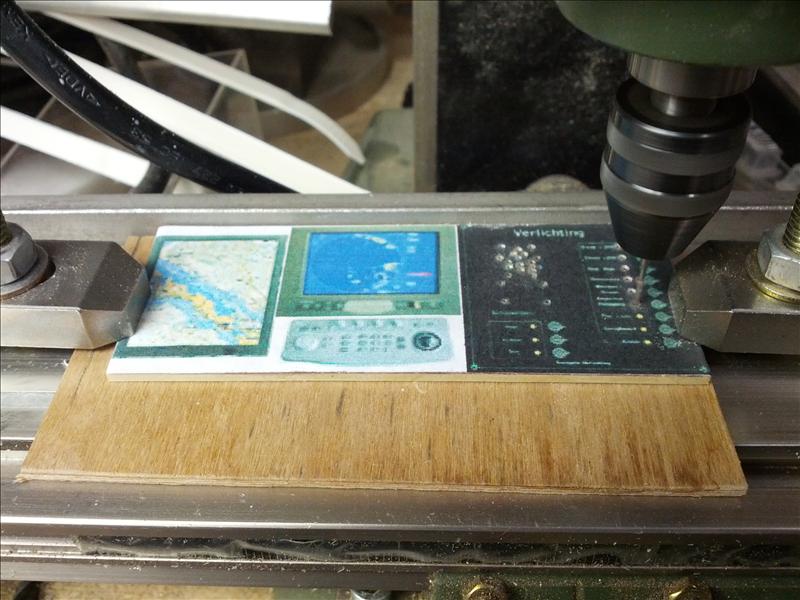

De afdruk van het dashboard is op een stukje printplaat geplakt en hierna zijn de gaten van de lampen geboord, hier komen de fibers in.

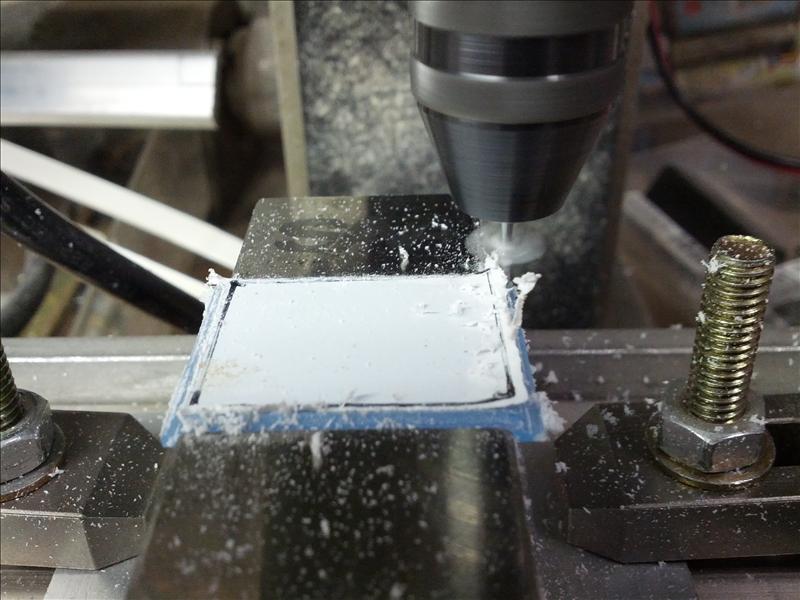

Het display gedeelte van de beide schermen werd er uit gefreesd.
Daarna werden de displays gefrees uit een stukje plexiglas, hierdoor kunnen de schermen vanonder belicht worden.

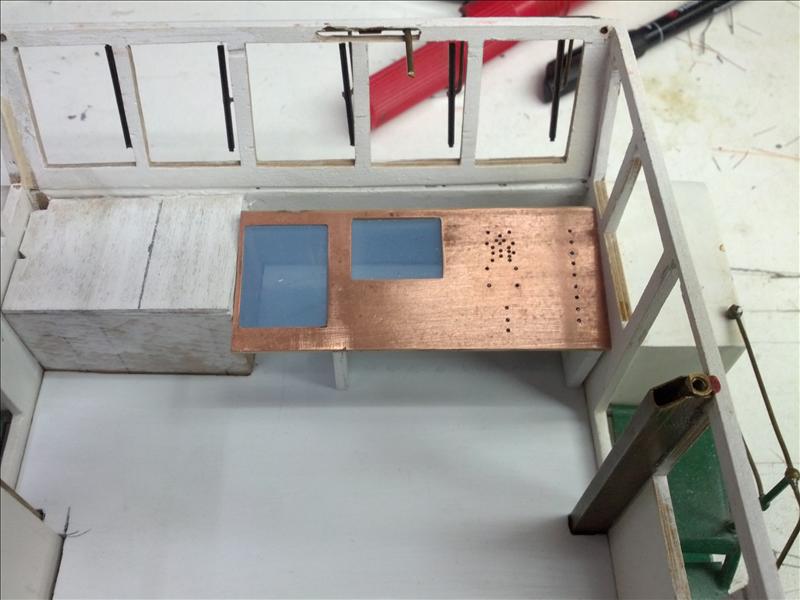

Hier is een eerste proefpassing van het nieuwe dashboard met daarin de gaten en de display's.

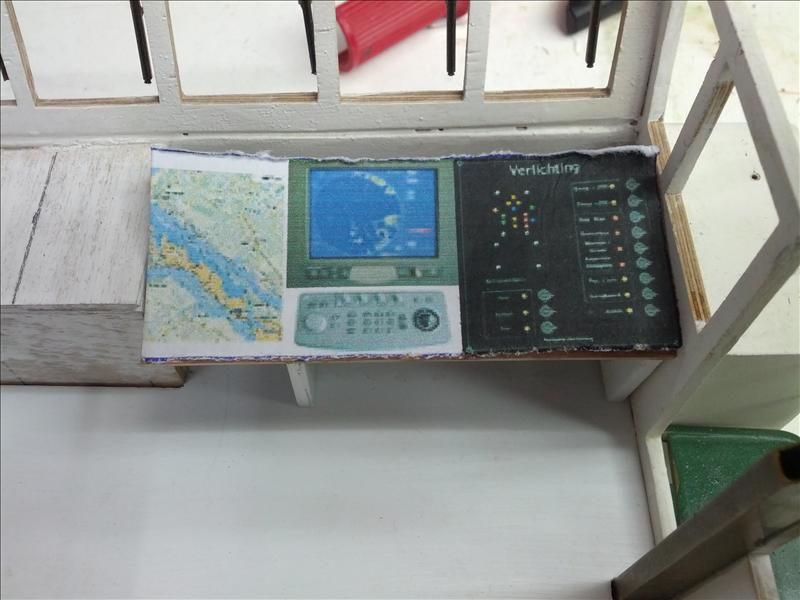

En zo moet het gaan worden, de afdruk wordt nog op een doorzichtig stuk sheet geprint.

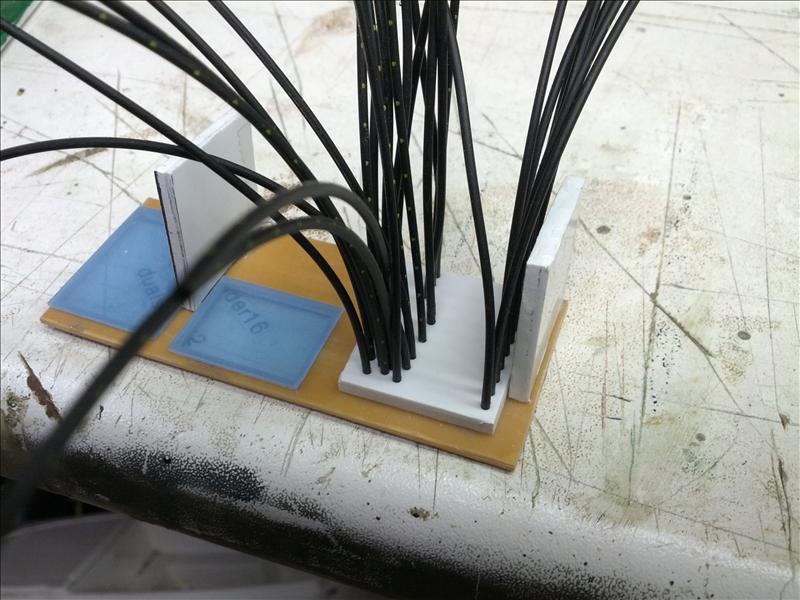

Aan de onderzijde is een stuk kunstof gelijmd om wat meer lijm oppervlak te krijgen om de fibers vast te zetten.

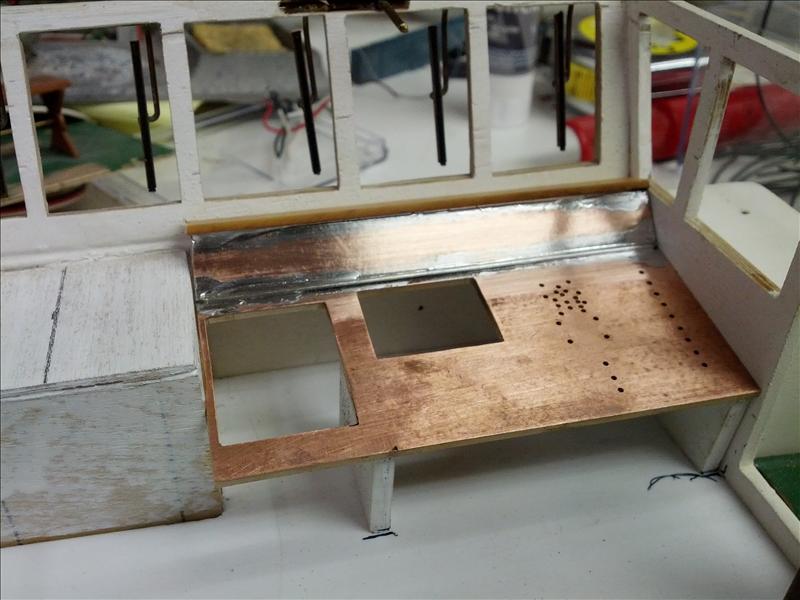

Omdat er nog enkele apparaten geplaatst moesten worden is er een extra bovendeel gemaakt, hier komen toerentellers, marifoon en windmeter.
De print van het bovendeel.

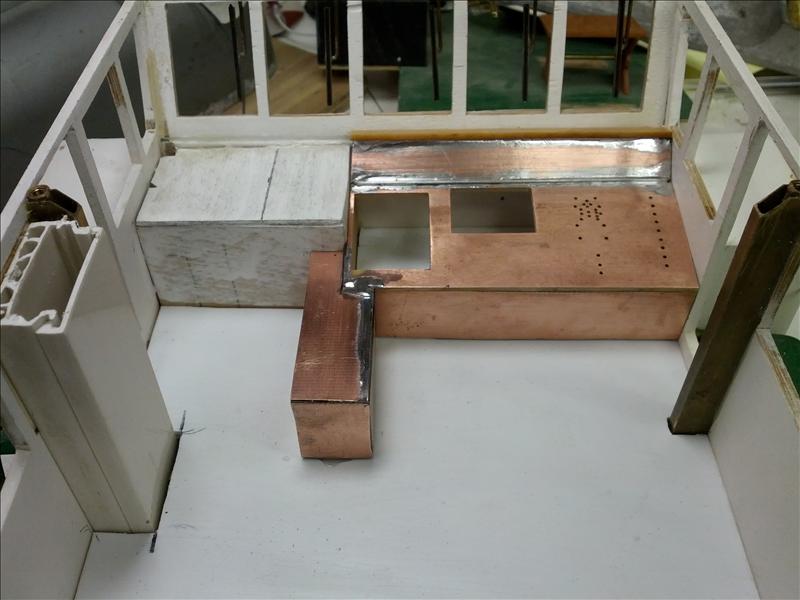

Als laatste is er nog een zij deel bijgekomen voor de aansturing van de motoren en boegschroef.

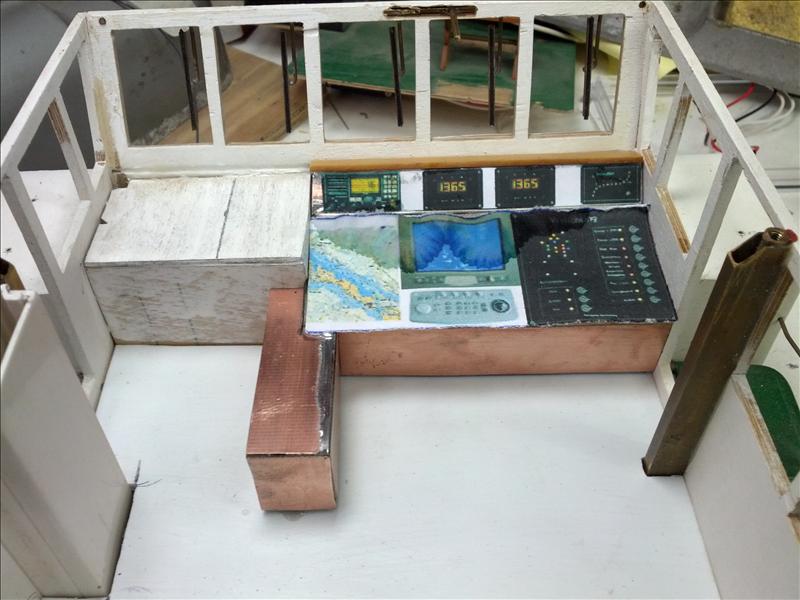

En zo zal het er ongeveer uit komen te zien, alleen de bedienings apparaten moeten nog aan de zijkant geplaatst worden.
