Dashboard verlicht.

Het dashboard is dusdanig groot dat verlichten van de apparatuur en displays een must is wil je een goed model krijgen. Ik heb gekozen om dit te doen met LED's omdat deze lang meegaan en weinig stroom verbruiken.

Als eerste zijn de gaten voor de verlichting van de apparaten in het bovenste deel uitgefreesd.

display

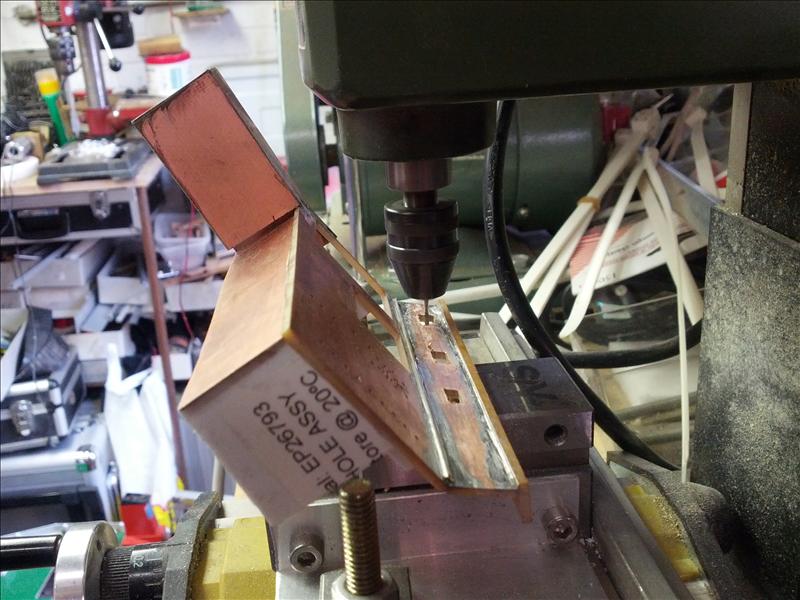

Het frezen is nogal een lastige werkje om te doen daar het inspannen moeilijk is.

display2

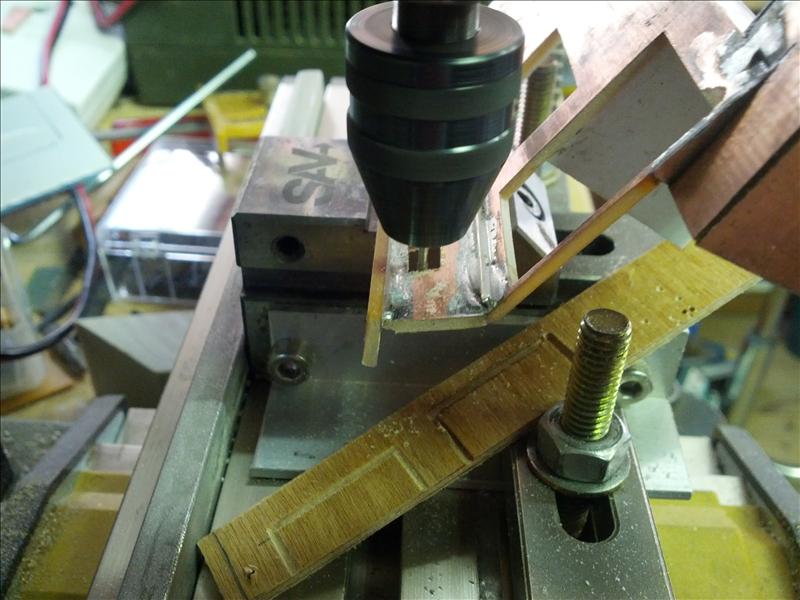

Na het voor boren met behulp van een sjabloon de nette afwerking met de frees.

led

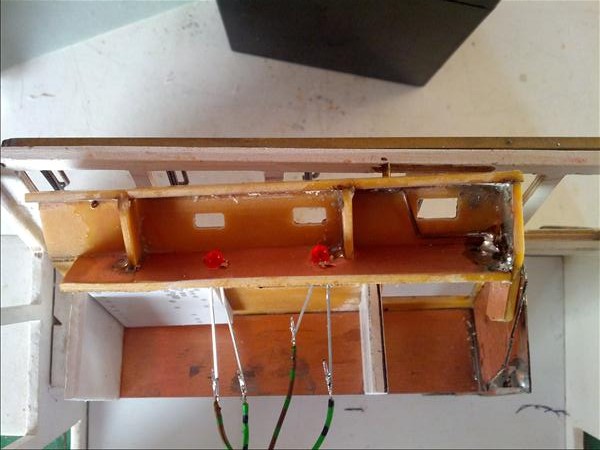

Hier een eerste opstelling met ronde led's

led

De licht opbrengst was aan de lage kant.

led

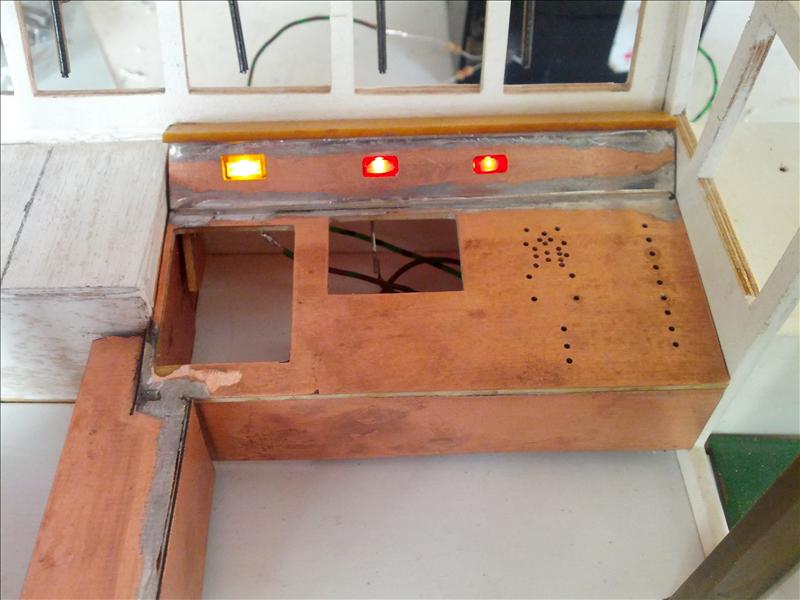

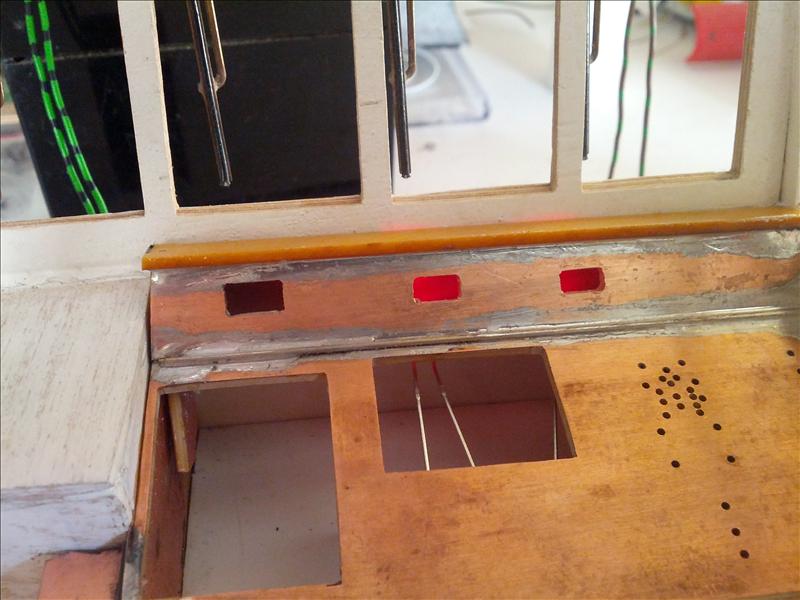

En dus werden er vierkante led's ingebouwd die net voor de display zitten.

display

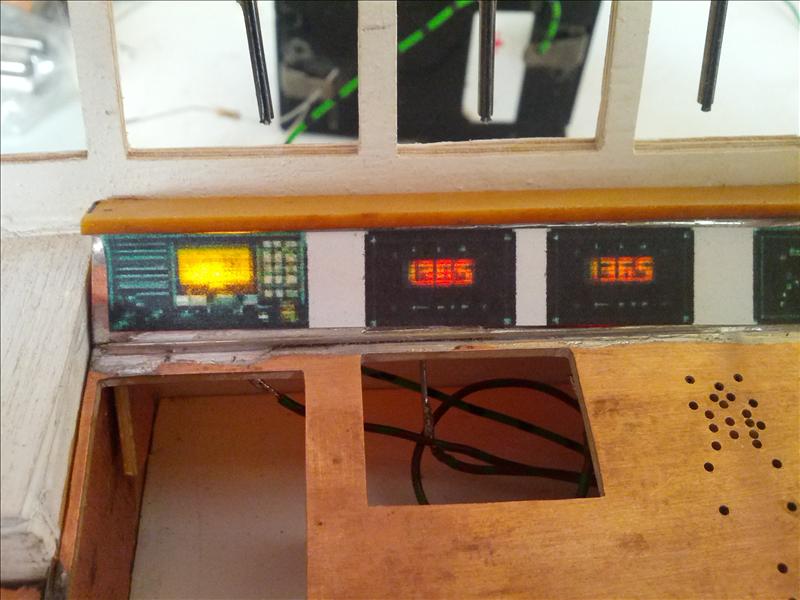

Deze test opstelling ziet er goed uit.

onderzijde

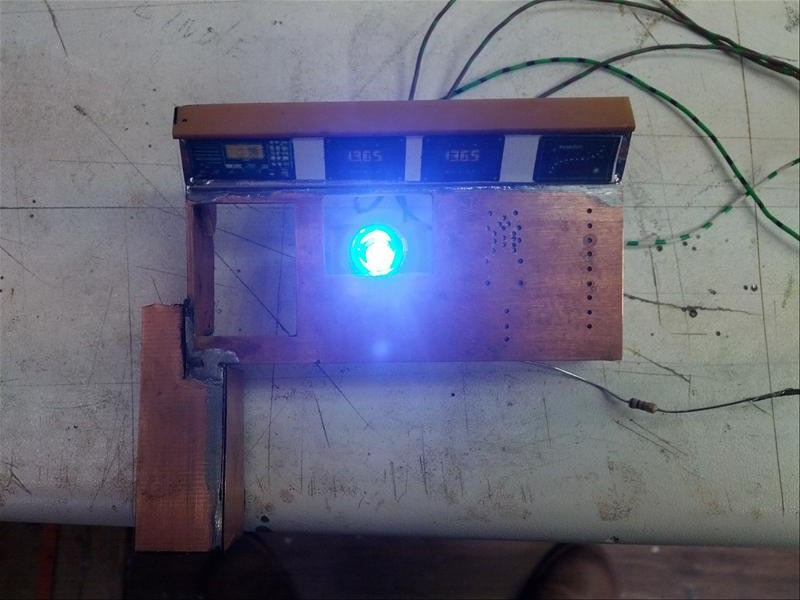

De volgende led is die voor de radar, een blauw gekleurde 5 mm led.

radar

Een behoorlijk licht misschien dat de reflektor nog verwijderd wordt maar dat moet nog blijken uit testen.

radar 2

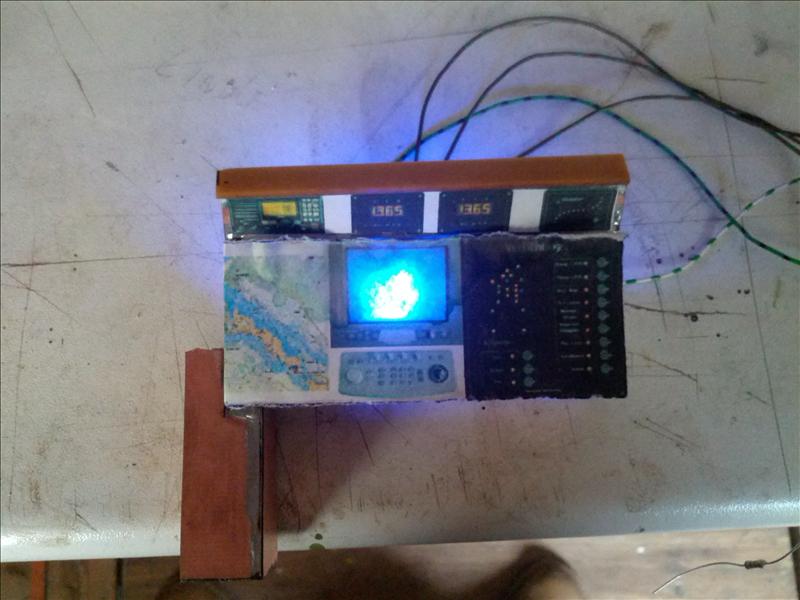

Met het papieren radar beeld erop ziet het er wel al goed uit.

kaart

De led voor de kaart.

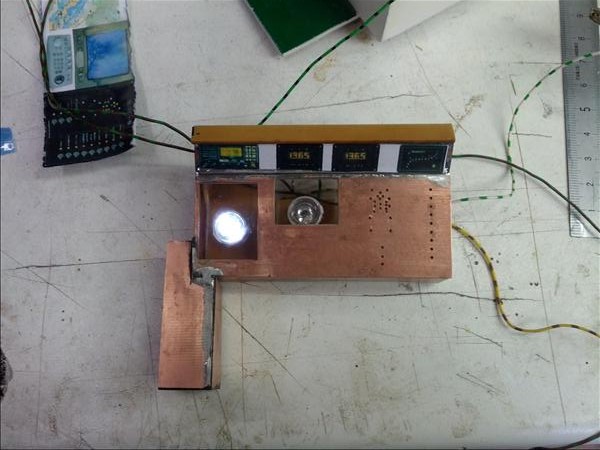

De led onder de kaart is te plaatselijk en dus heb ik deze vervangen door een lamp.

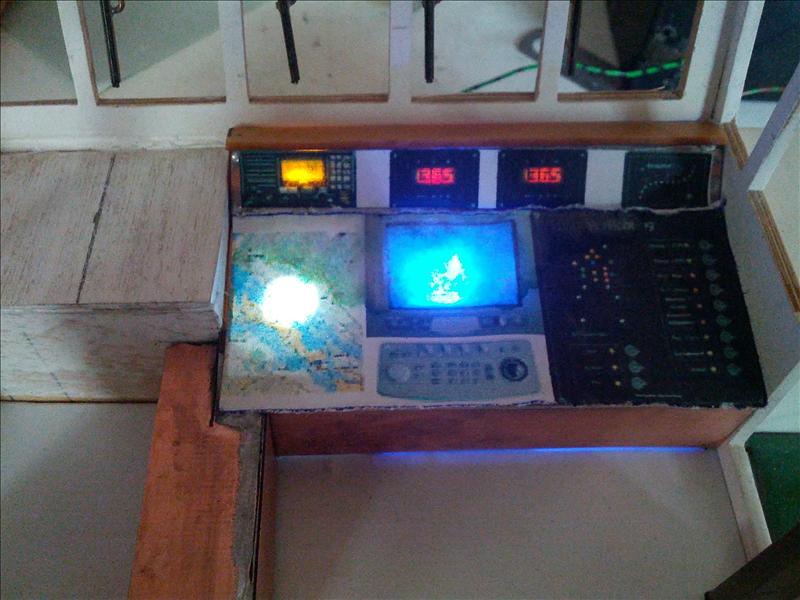

Dat ziet er al een stuk beter uit maar de lamp mag wat zwakker gaan branden.

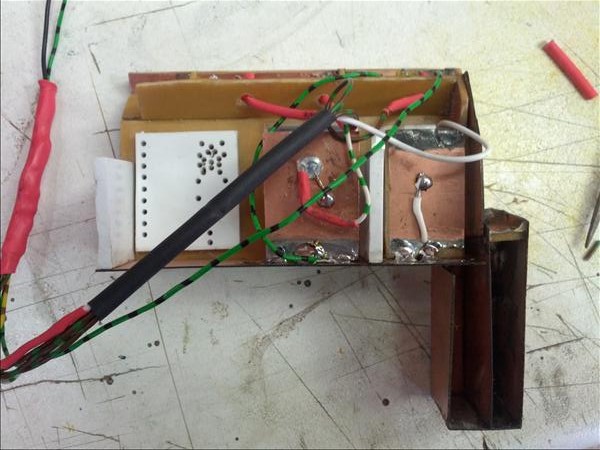

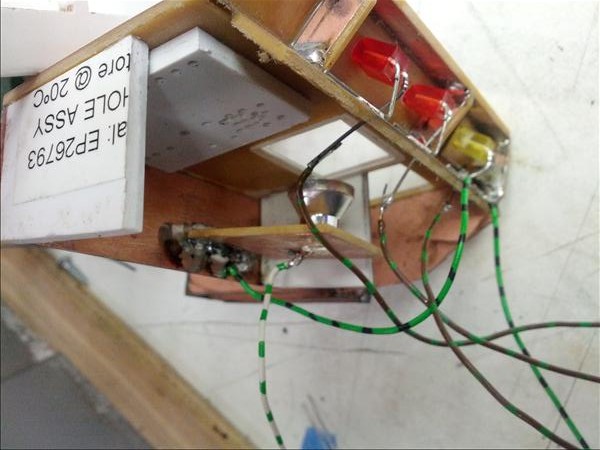

De onderzijde van het dashboard, bijna alles gemaakt van printplaat.

verf

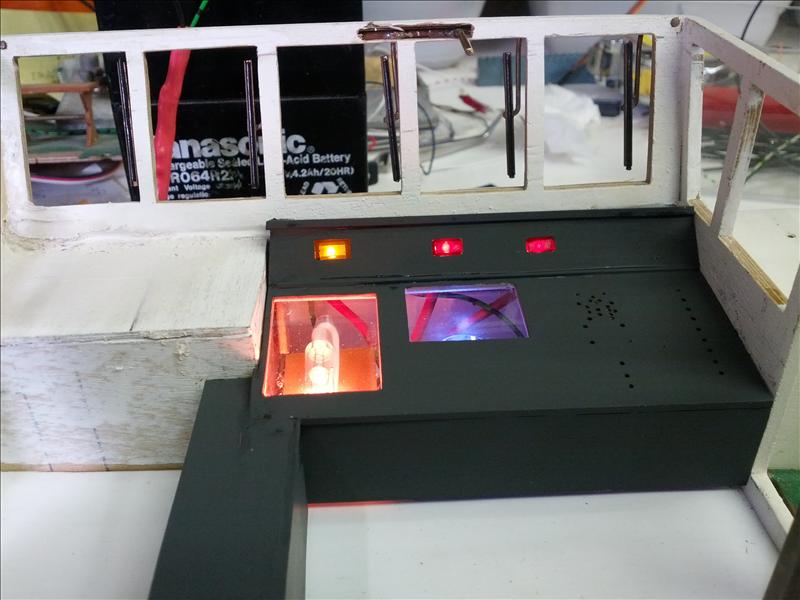

Hierna werd het dashboard geverfd met mat grijze verf, duidelijk te zijn zijn de diverse lichten.

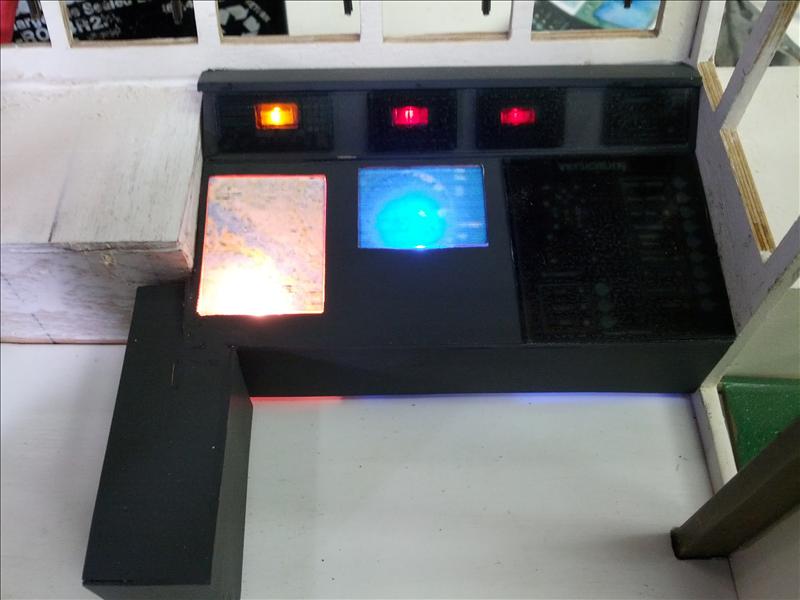

Hier zijn de kaart, het radarbeeldscherm, de verlichting console en de apparaten van het bovendeel geplaatst.

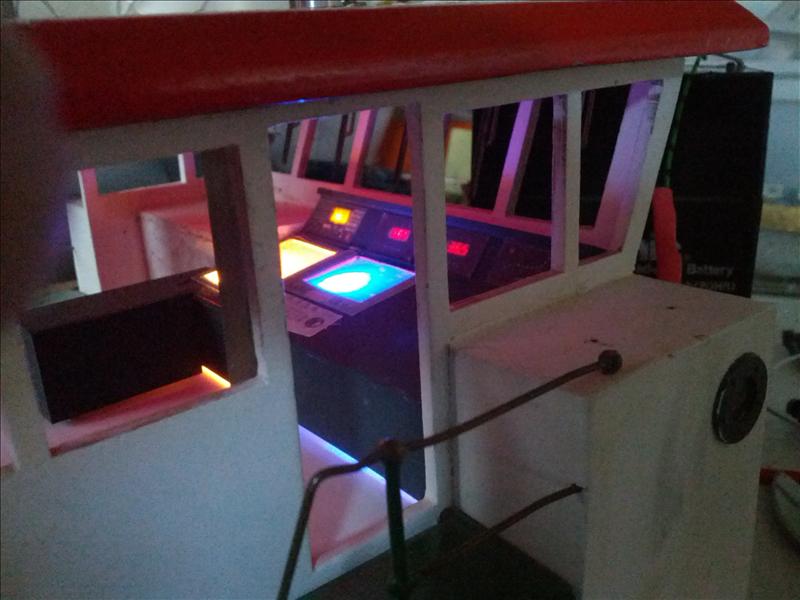

En zo ziet het er van buiten de kajuit uit.

en vanaf de achterzijde van de kajuit, de lamp van de kaart moet nog zwakker gaan branden.

lampen

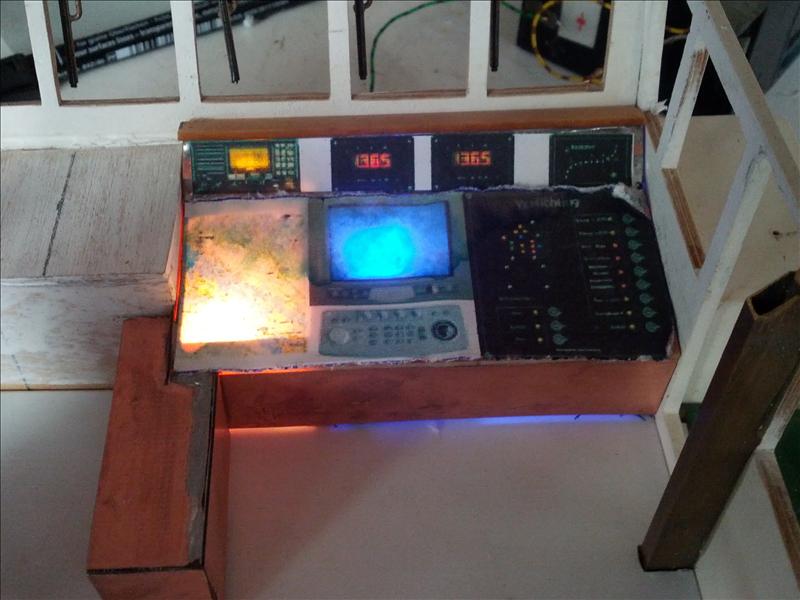

De radar led is vervangen door een lamp en beide lampen branden nu zwakker.

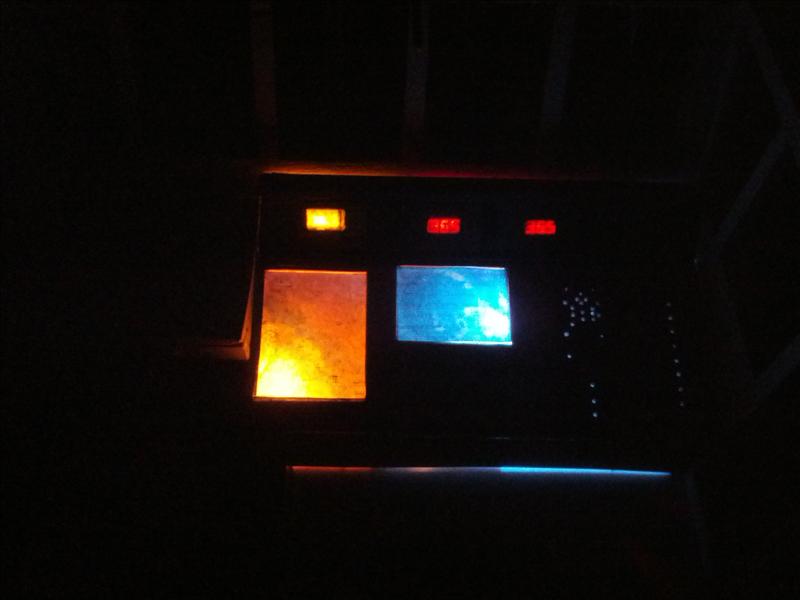

Nu is het licht goed, de kajuit blijft onverlicht,

maar is van een afstand nog steeds goed zichtbaar.
