Mast 2.

Na een zoektocht op het internet naar voorbeelden van masten op werkschepen had ik een redelijk idee van wat ik wou. Nu alleen nog maken. Natuurlijk zou de verlichting moeten werken volgens de wettelijke regels en hij zou beweegbaar moeten worden.

Als eerste maakte ik hem beweegbaar, gebruik makend van de oude mast. Er is een basisconstructie gemaakt met aluminium profielen en hierin is dan de draadspindel in gemonteerd net als de motor. Om de mast neer te laten maak ik ook hier gebruik van een schaar beweging maar dan wel maar 1helft. De draadspil beweegt een blok waaraan twee armen bevestigd zijn. De andere kant van de armen zitten via een montageblok vast aan de mast. Doordat de mast aan de onderzijde aan een scharnierpunt vast zit druk ik door de armen naar boven of naar beneden als de blok door de draadspil verschoven wordt.

exploded view

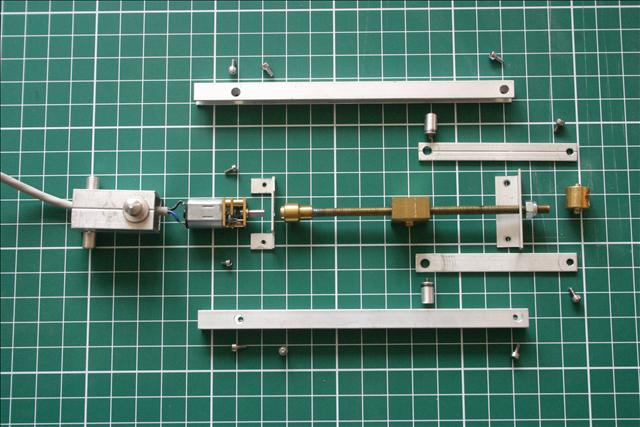

Een exploded view van de onderdelen die de mast bewegen.

exploded view

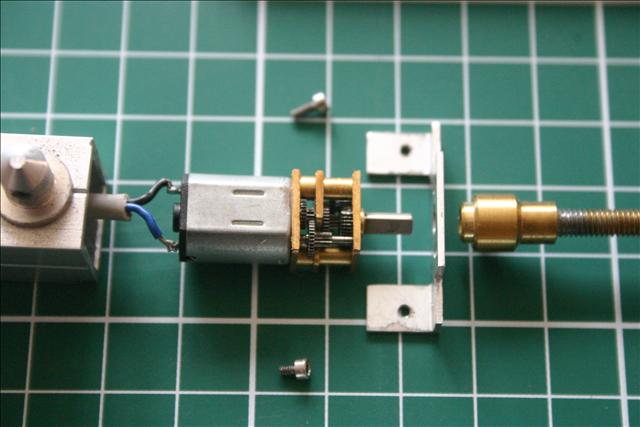

De motor en zijn steunplaat.

armen

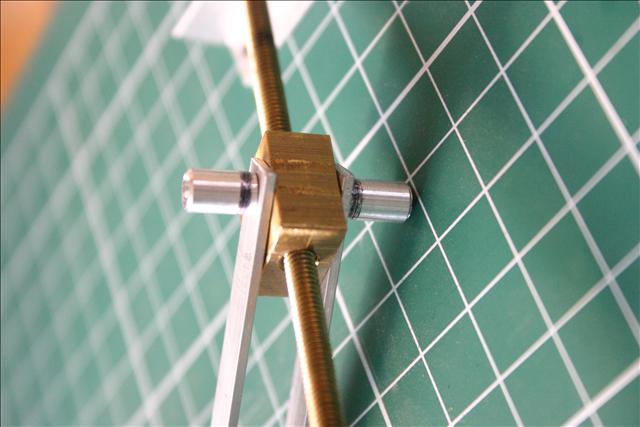

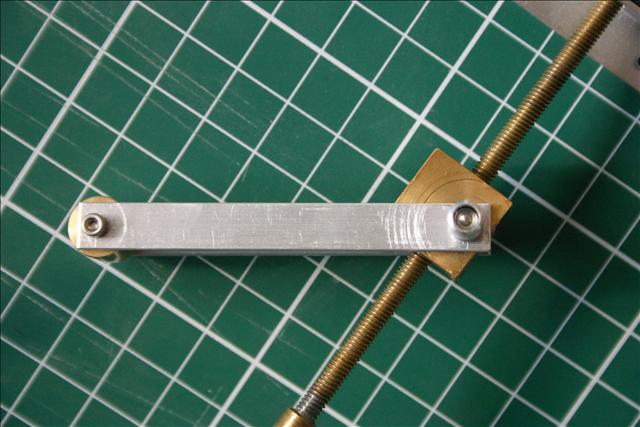

Hier zijn de armen aan de schuifblok vast gemaakt met behulp van 2 hulprollen.

hulprollen

De hulprollen lopen in de binnenzijde van het U-profiel en zorgen voor meer stabiliteit,

draadspil

Het geheel wordt met bulp van 4 steunpoten op het dek gemonteerd en deze montagepunten zorgen ervoor dat alles op zijn plek blijft.

motorsteun

De motor zit vast aan zijn steun en deze houdt hem op zijn plek in de profielen.

motor

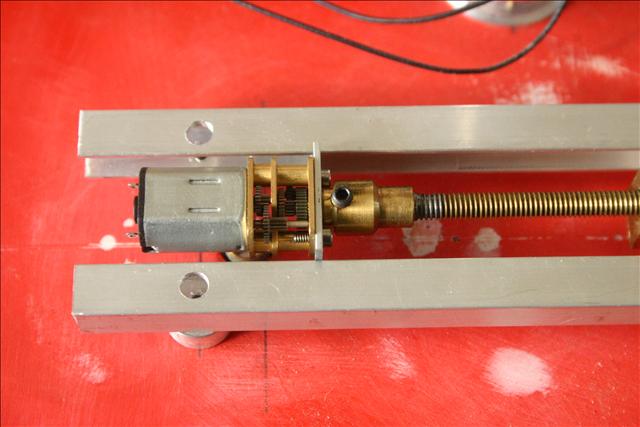

De motor op zijn plek.

motorhuis

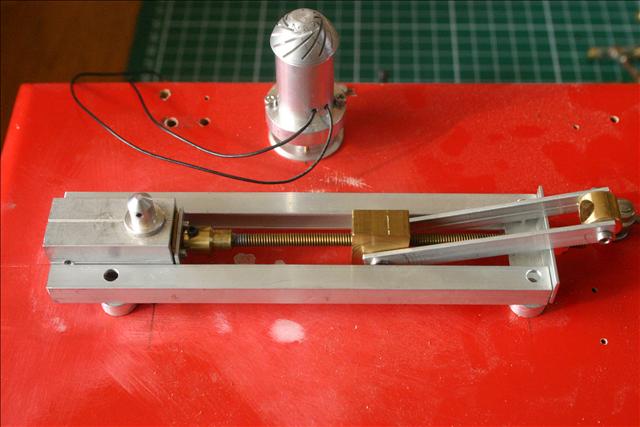

Het motorhuis zit erop.

scharnier

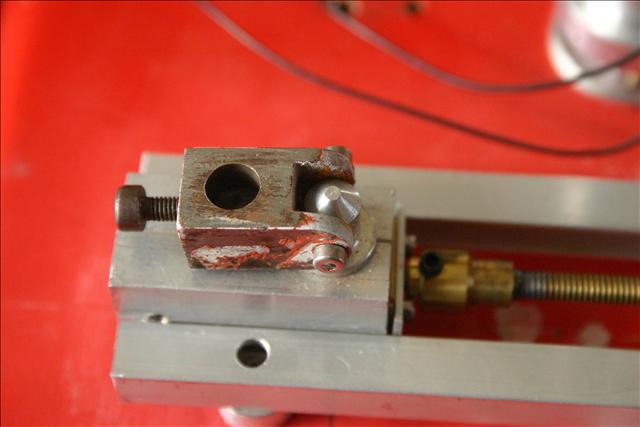

Hier is het scharnierpunt gemonteerd, dit wordt later nog vervangen door een ander exemplaar.

mast

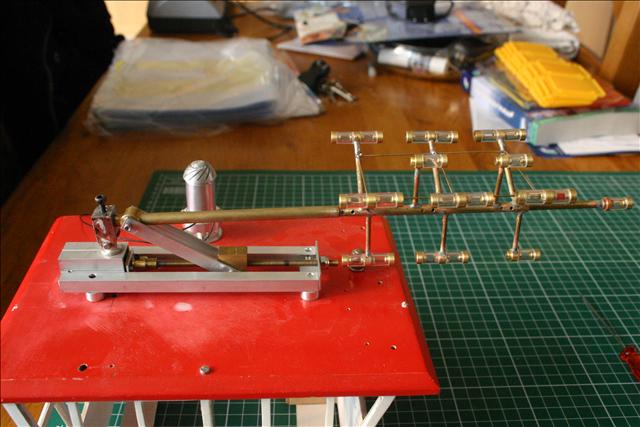

De mast gemonteerd.

mast

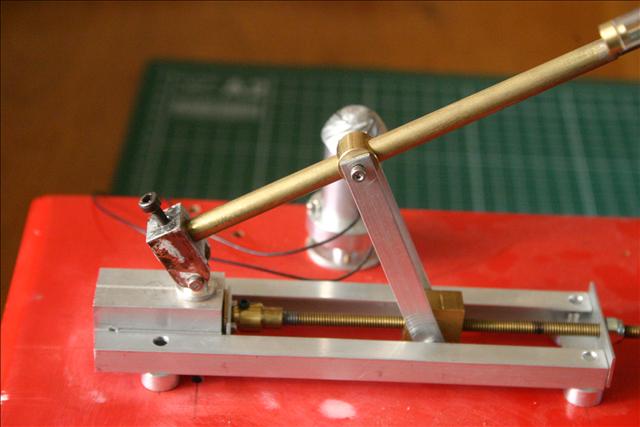

De mastblok zit nog niet op zijn juiste plek.

mast

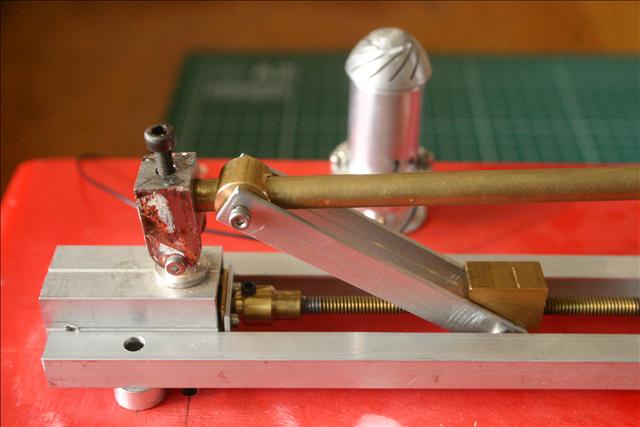

De blok op zijn plek.

De video van de mast.

Een wijziging die ik nog gedaan heb is een andere versie van de cilinder zodat je de schroefdraad niet meer ziet.
