Radar.

Op de kajuit is er natuurlijk de werkende radar. Voor dit model heb ik gekeken naar de Smit Bronco welke een stabiele basis constructie heeft voor twee radars. Op de Arca komt er 1 radar en 1 sat communicatie.

Als basis heb ik eerst een buizen constructie gemaakt van 6 mm messing buis.

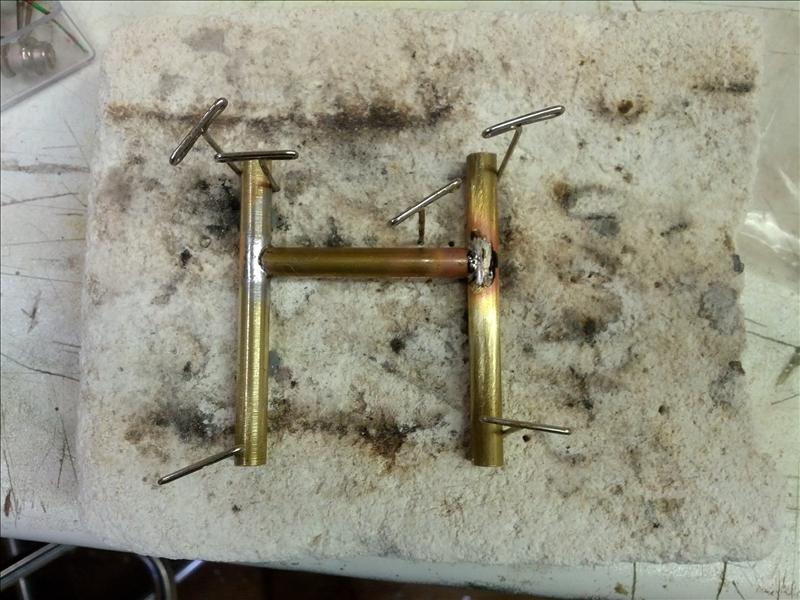

Het begin van de basis constructie.

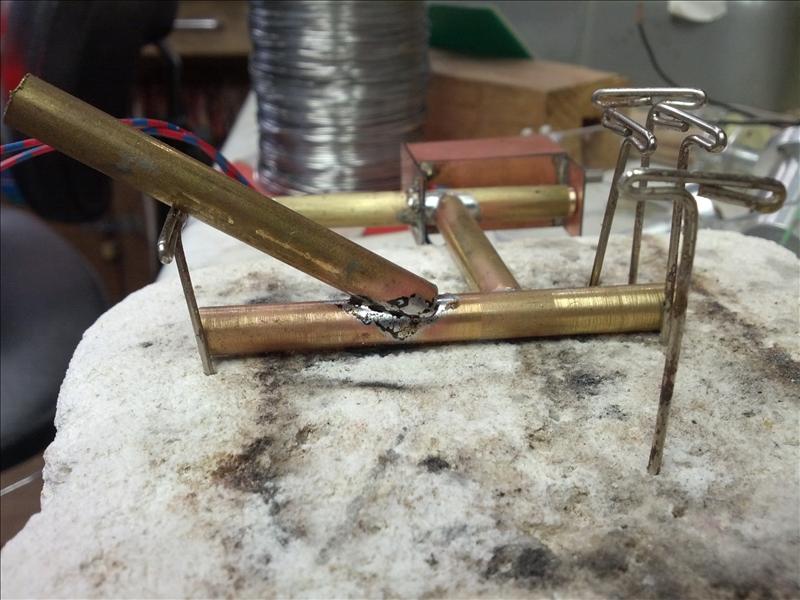

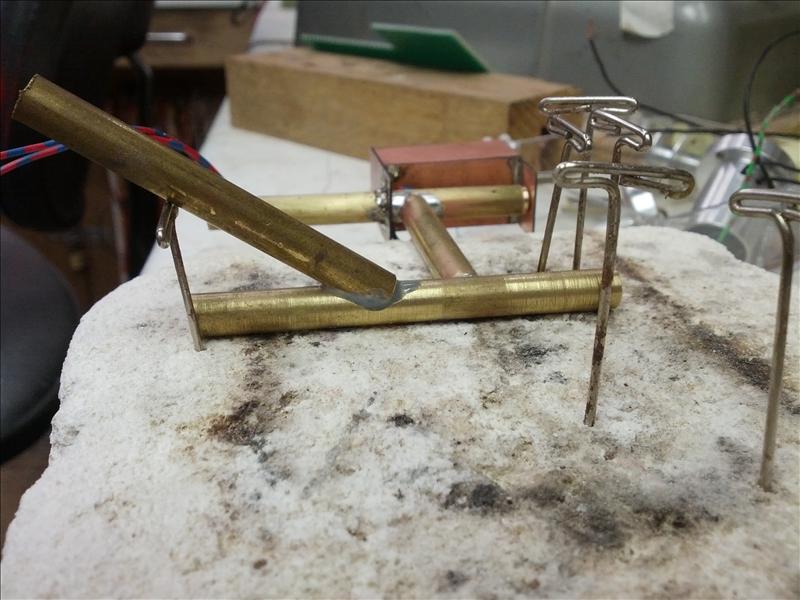

De schuine steunbalk klaar voor solderen.

Gesoldeerd met de kleine gasbrander.

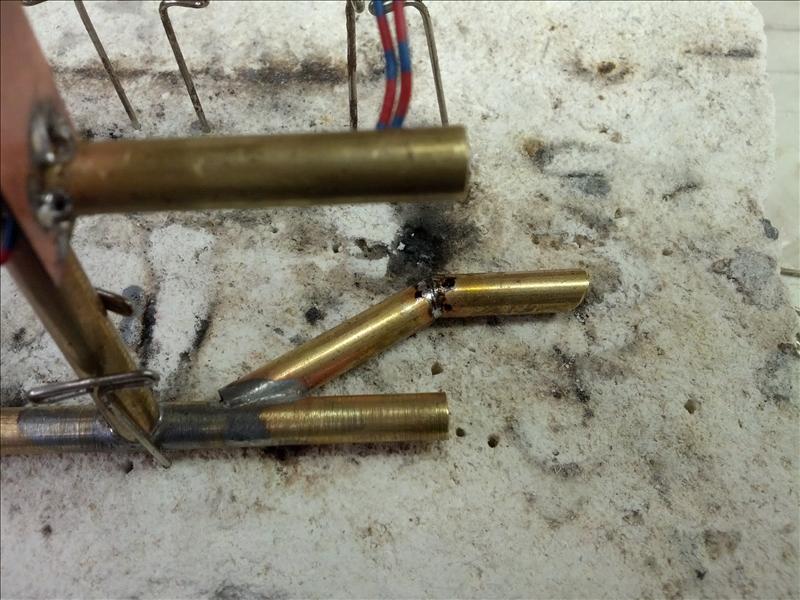

De schuine buis op lengte gemaakt en een verticaal stuk eraan gesoldeerd.

Hierna kwam de vraag waar de radarmotor geplaatst moest worden, hiervoor gebruik ik een kleine vertragingsmotor die in een omkasting moest komen.

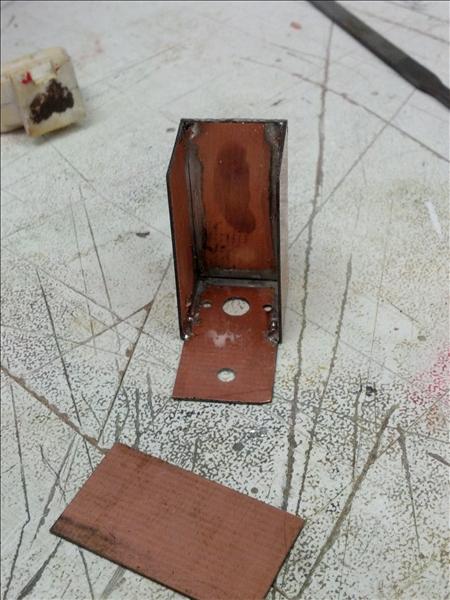

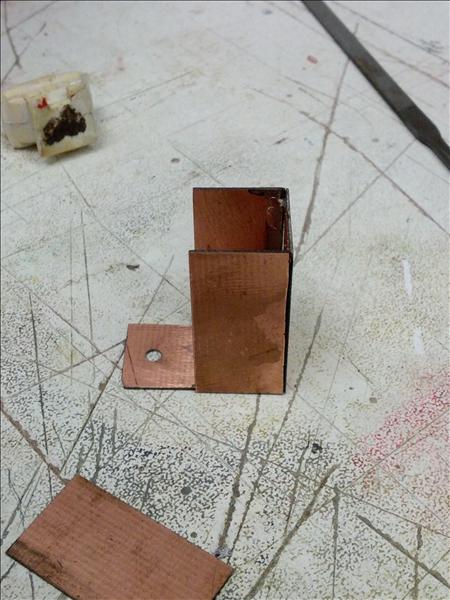

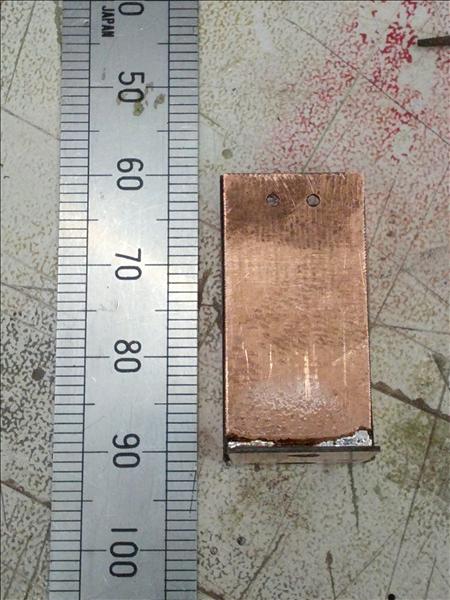

De omkasting van 0,4 mm printplaat.

De omkasting is klaar en de motor zit er ook al in.

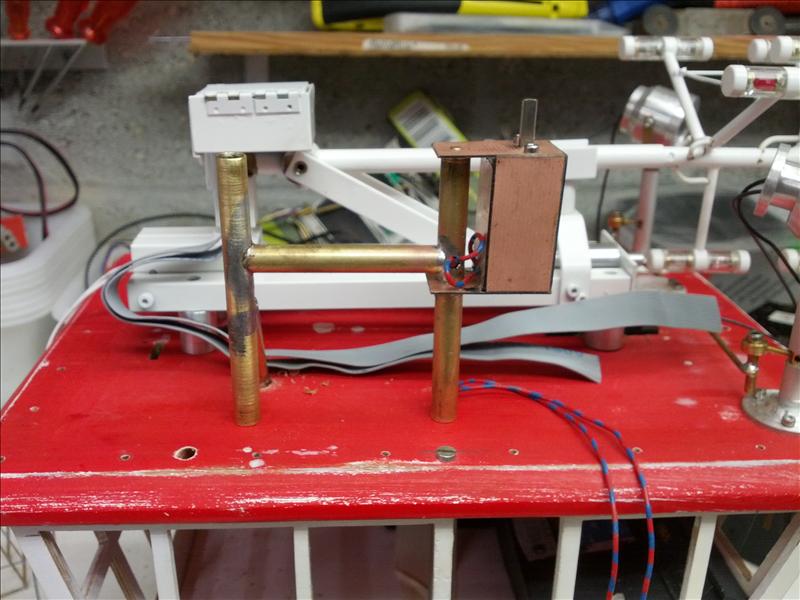

Hier is de basis constructie en de radarmotor op de kajuit geplaatst.

Het op lengte maken van de balk in de draaibank.

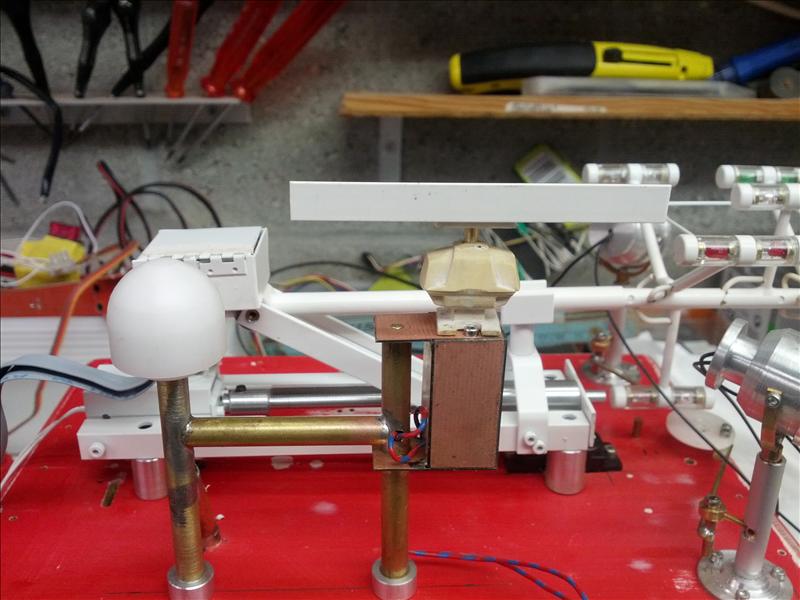

De radar en de sat communicatie bol op hun plek. Het radarhuis is uit de rommelbak met oude onderdelen.

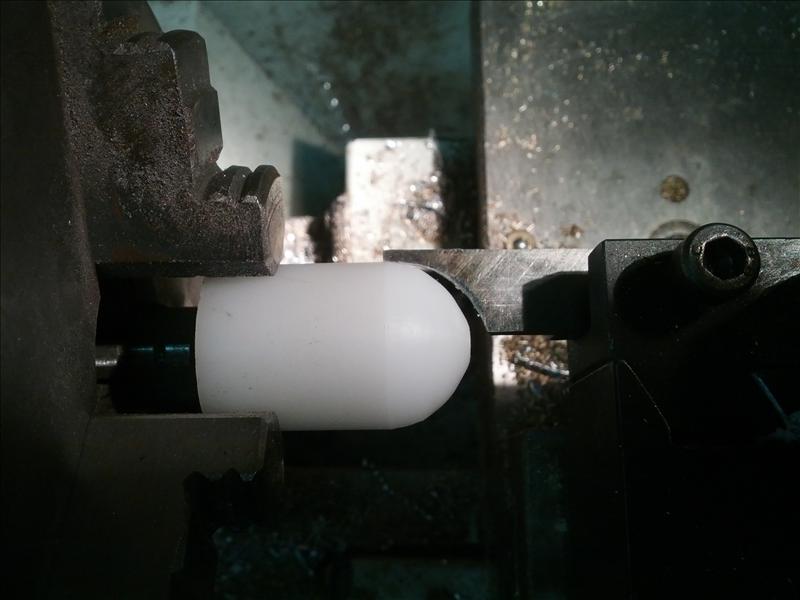

Het maken van de sat communicatie bol op de draaibank met een speciaal geslepen beitel.

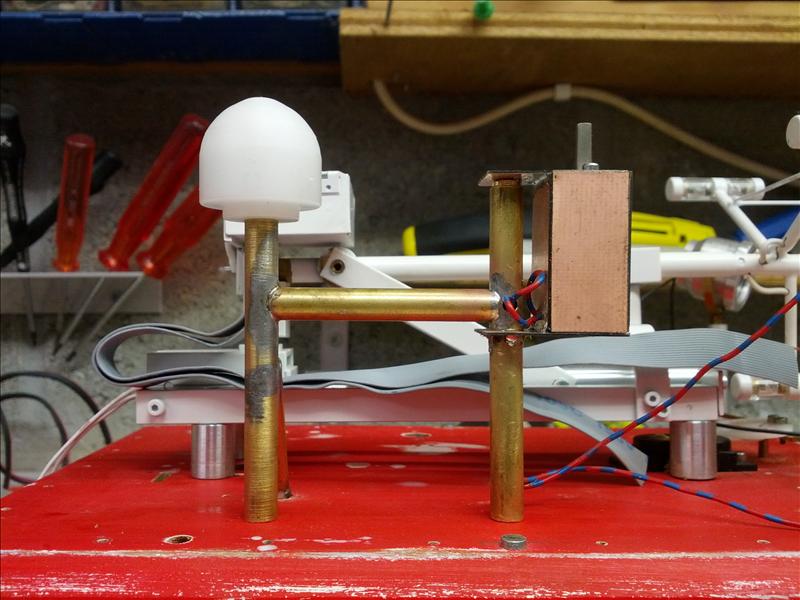

De sat-com bol is over de messing buis geschoven.
