Ramen.

Ook bij dit model heb ik gekozen voor gefreesde plexiglazen ramen die iets uitsteken. De ramen frees ik op mijn Proxxon freesbankje dat hiervoor perfect is.

Het frezen van de ramen.

Als uitgangsmateriaal neem ik een plexiglas plaat van 6 mm dik, hierin frees ik gleufjes van 3,5 mm diep en laat het raam gedeelte staan net als de achterwand. Hierdoor krijg ik lijmoppervlak en stevigheid. De wanddikte van de printplaat is 1,5 mm dus steken de ramen een 2 mm uit aan de buitenzijde.

de achterwand, de printplaat en het uitstekende deel van de ramen.

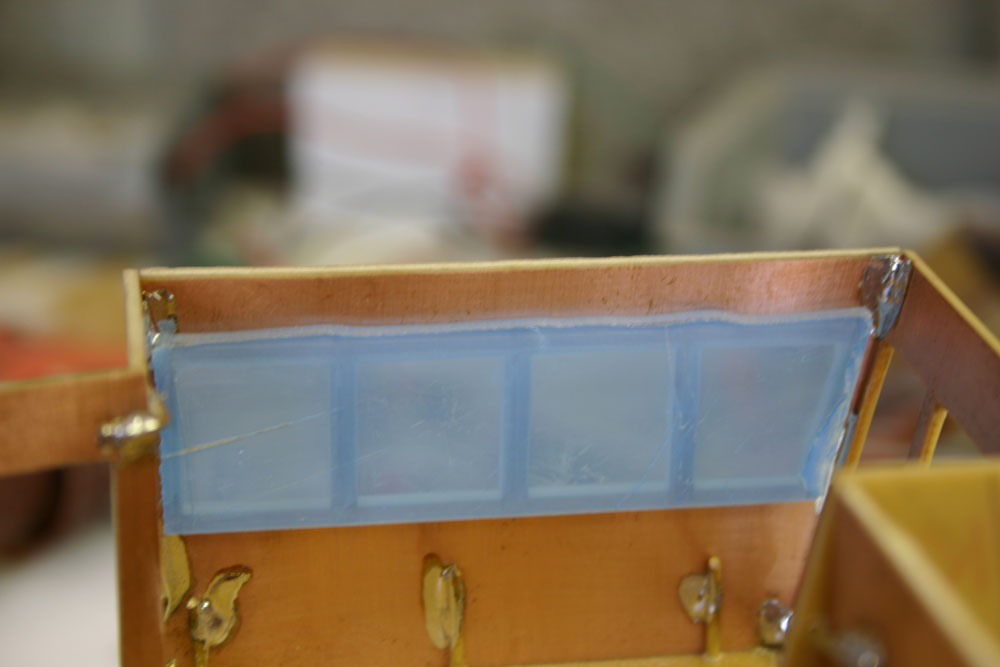

Zo ziet het eindresultaat er uit.

en zo de binnenzijde. Je ziet dat er genoeg materiaal is om te lijmen zonder dat je dit op de ramen gaat zien.
