Het kraanhuis.
Een belangrijk deel van de kraan is het kraanhuis waarin ik de aandrijving van het heffen van de arm geplaatst heb. Hierdoor is het mogelijk om de kraan-arm vrijwel onzichtbaar te bewegen met behulp van de telescoop cilinder.
Het huis bestaat uit twee delen, het aandrijfhuis en het kraanhuis zelf. Het hele gedeelte is gemaakt van 0,4 mm platine materiaal met dubbelzijdig koperlaag, dit zorgt voor een lichte maar tevens stevige bouw.
Het begin van het aandrijfhuis.

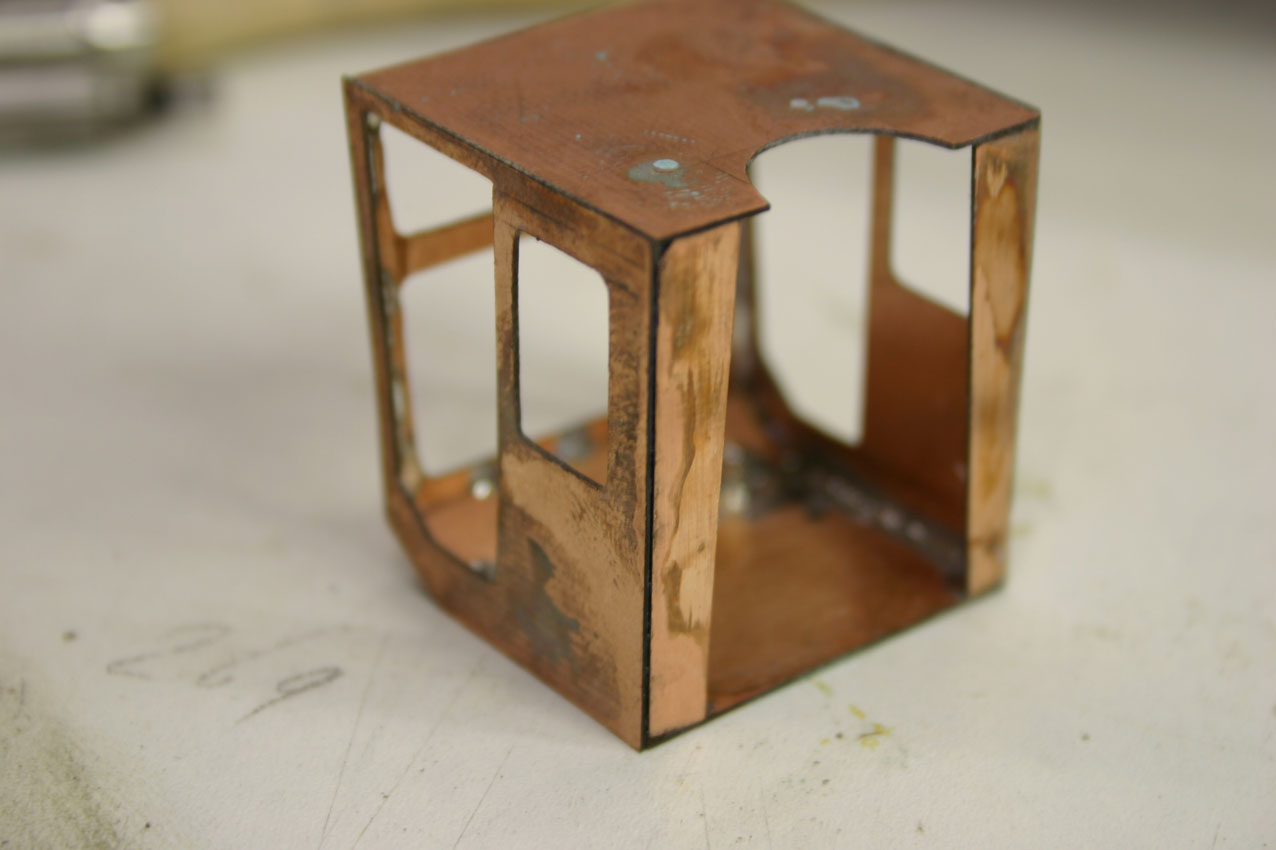

Het kraanhuis aan de buitenzijde.
Het kraanhuis aan de binnenzijde, duidelijk zichtbaar zijn de solderingen.

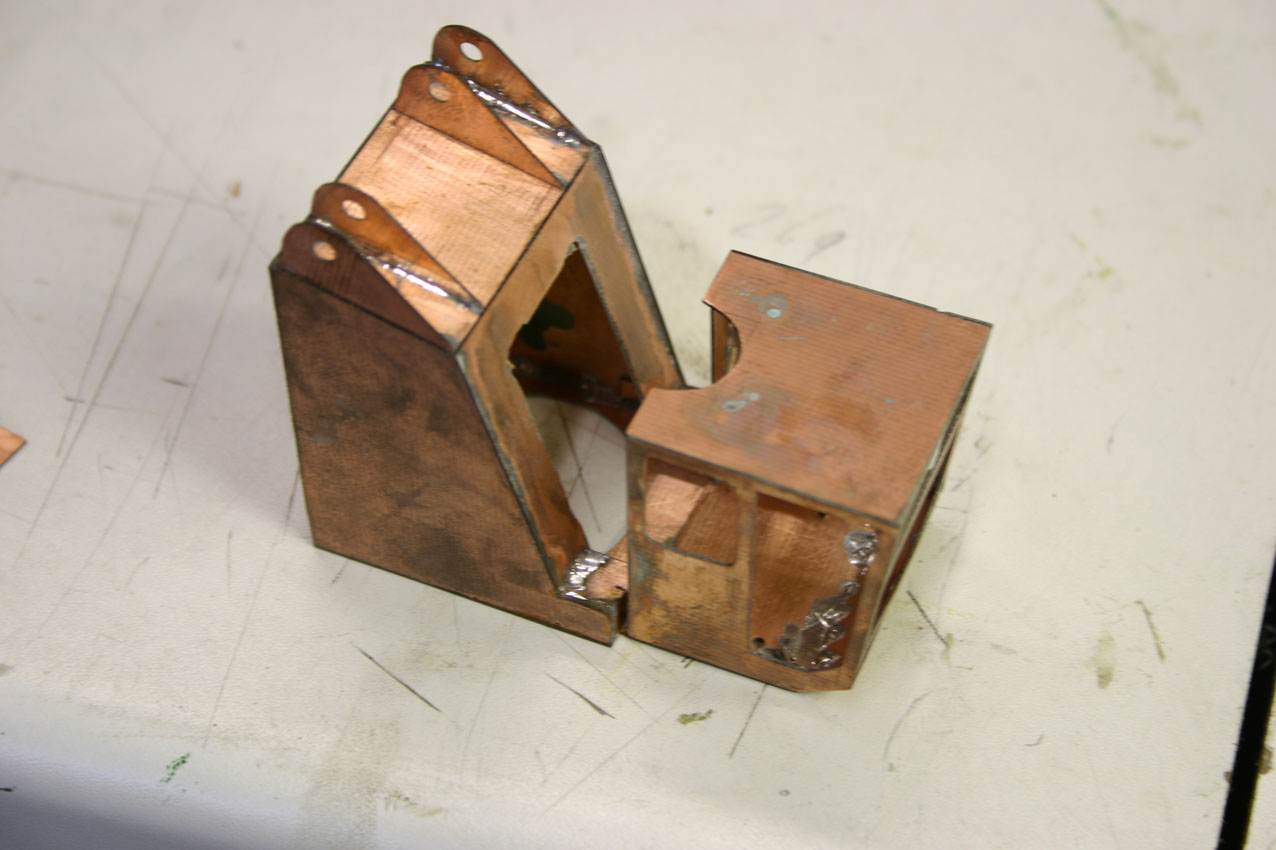

Het aandrijfhuis en het kraanhuis samen maar nog zonder de tussen afscheiding. In de bodem zijn de twee gaten zichtbaar voor de montage van de aandrijving en het kraanhuis.
De complete versie nog zonder de aandrijving.
het zij aanzicht van het model.
en van het origineel.
Dit zijn de twee beugels die zorgen dat het kraanhuis netjes op zijn plaats blijft.

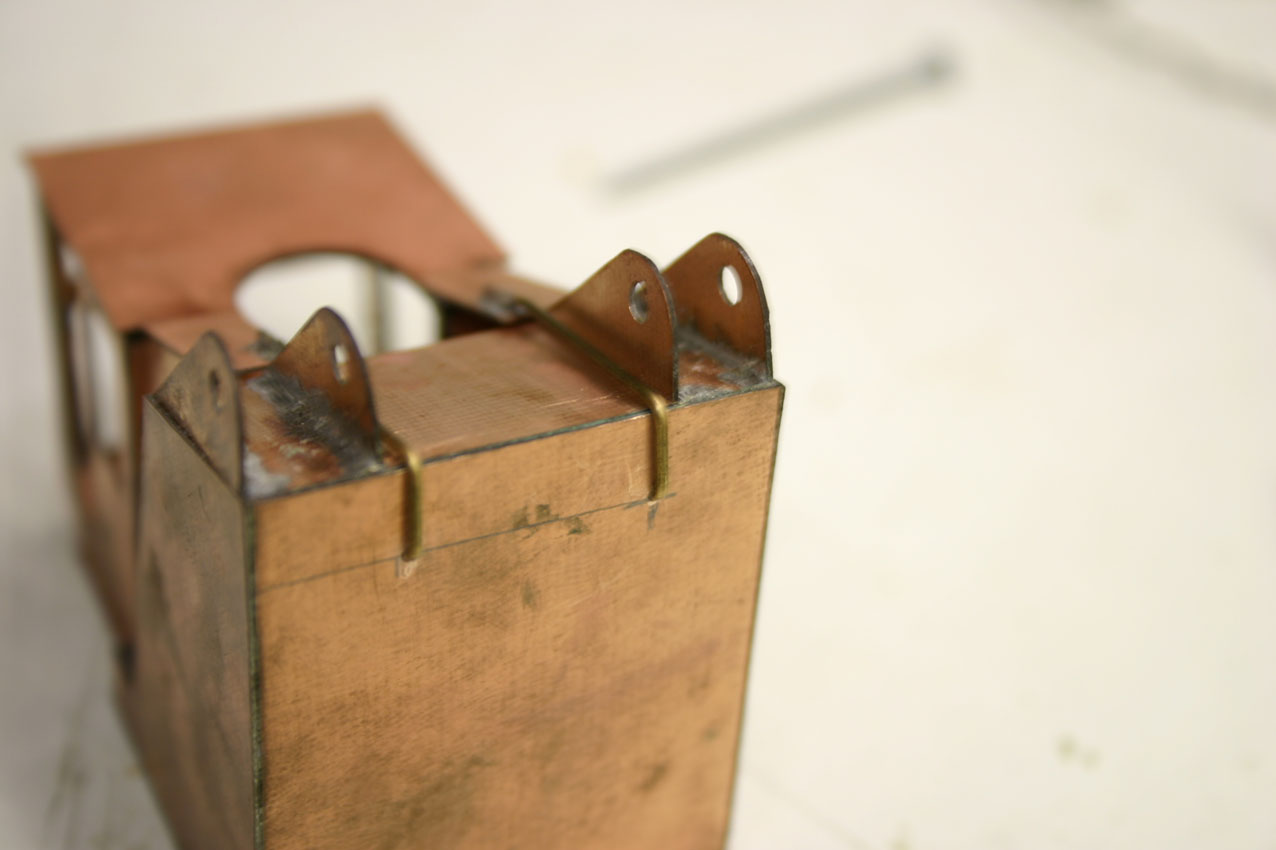

De beugels haken in de achterzijde in twee gaten.

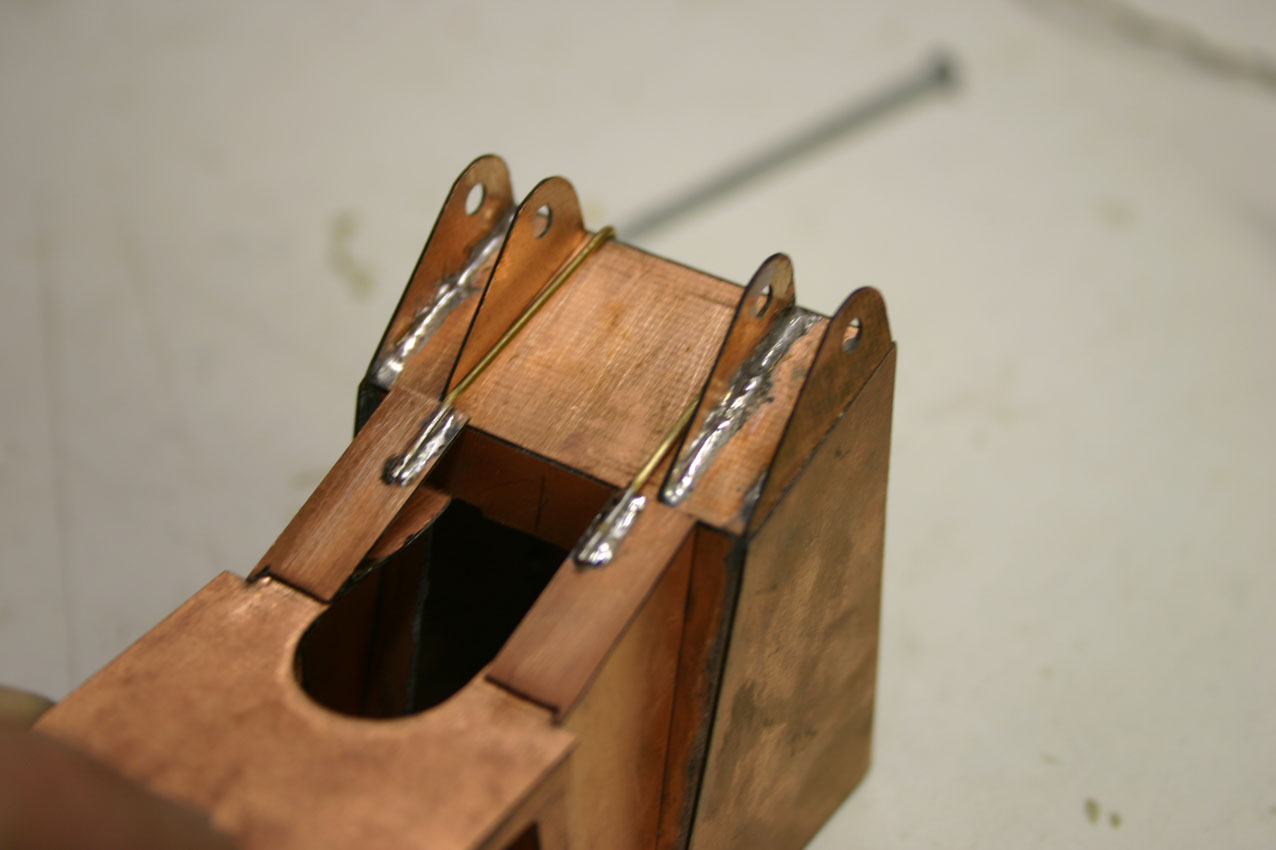

en zo ziet het er uit van de bovenzijde.
het complete kraanhuis met de aandrijving erin gebouwd, je ziet hier de twee M1,6 dopmoeren.
Ziet er strak uit vind ik zelf.

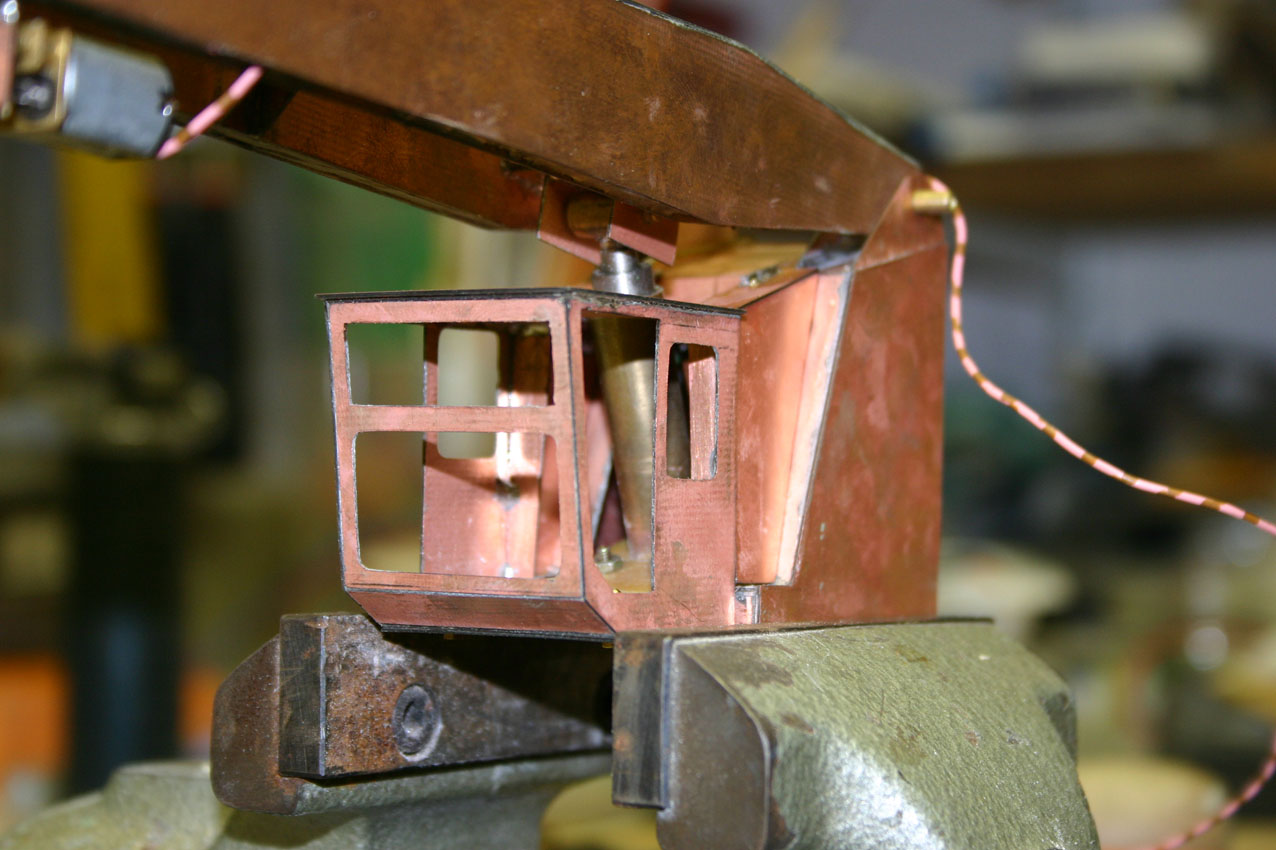

De complete kraan.

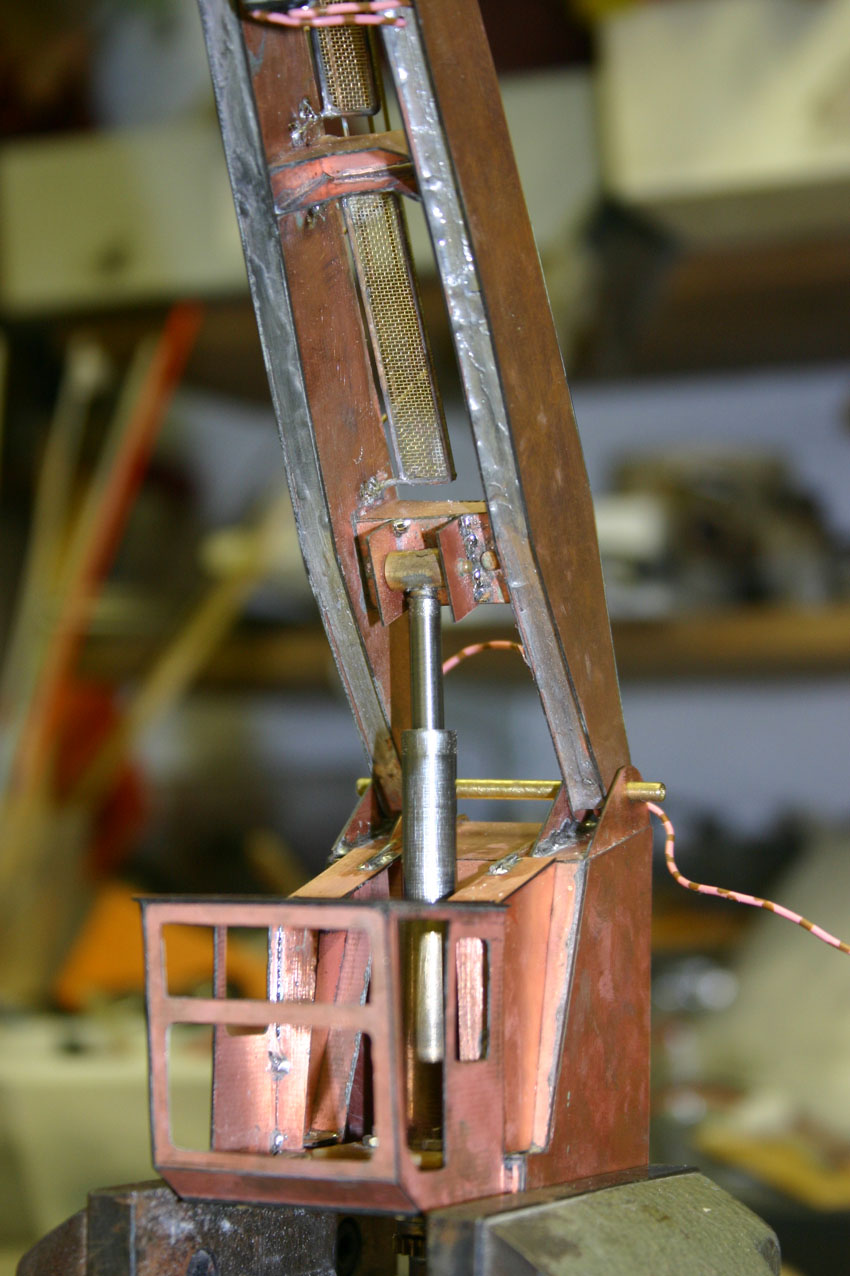

De kraan helemaal uit.
En zo ziet het er uit als hij op het model staat.
