Aandrijving blusmonitoren

Om de monitoren te draaien heb ik diverse oplossingen bedacht. Van een servo die ik naast de voet monteer en er de eindstand uit haal tot een aandrijving met een motor ernaast. Al deze oplossingen hadden 1 nadeel, namelijk dat ze in het gezichtsveld vallen en vrij groot uitvallen.

Om een goed resultaat te krijgen is er gekozen voor een aandrijving die onder het dek van de kajuit is aangebracht en met een plexiglazen buis door de kajuit zelf gaat. Aan de bovenzijde wordt er dan een messing staaf met een tandwiel aangebracht en dit draait door een op de monitor gemonteerd tandwiel aan. Hierdoor kan ik de monitoren helemaal rond laten draaien.

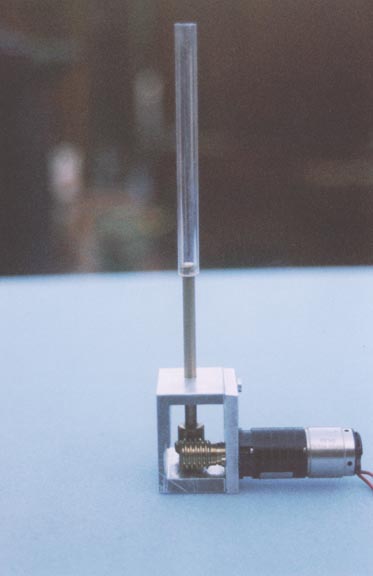

De aandrijving is gemaakt van aluminium, de motor heeft een wormwiel en op de onderste as zit een tandwiel. De messing as past in de plexiglazen buis zodat er geen koppeling nodig is.

Het ontwerp zoals dit hier afgebeeld staat zal aangepast worden omdat ook de verticale beweging door een motor met tandwielen gebeuren gaat. Daarom komen er twee motoren op 1 kastje te hangen met elk hun eigen tandwielen en opgaande as.
