Blusmonitor 2.

Op dit moment staat het met de zelfbouw van de monitoren al redelijk goed. Het draaien in de verticale richting is klaar en momenteel zoek ik nog de juiste tandkrans en tandwielen voor het horizontaal draaien.

Zoals gezegd is het draaien in de verticale richting opgelost enwel door een manier die in een duits scheepsmodelbouw boek beschreven staat. Door een iets gewijzigde versie te gebruiken is de afdichting bestand tegen een luchtdruk van 2,5 bar.

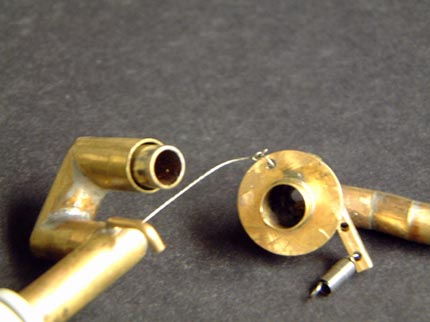

Je kunt op de foto duidelijk zien dat het een buis in een buis constructie is, waarbij de buizen precies in elkaar passen en dus daardoor afdichten. Door er nog iets van vet in te gebruiken dicht het geheel waterdicht af. Het in het midden krijgen van de binnenste buis gebeurd door een stukje buis met dezelfde maat als die erin gaat. Dit wordt dan in 1 keer gesoldeerd terwijl ik een reststukje buis gebruik om het geheel te centreren.

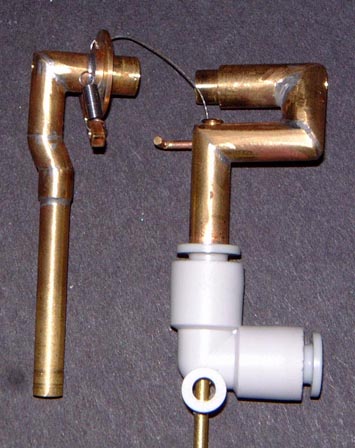

1- centreerring (gelijke materiaal als 4) 2- binnenbuis 3- buitenbuis 4- buitenbuis van beweegbaar gedeelte.
