Blusmonitor nieuwe versie.

Zoals je op de voorgaande pagina's hebt kunnen zien dacht ik gebruik te maken van een pneumatiek koppeling voor het horizontaal draaien en de zelfgemaakte koppeling voor het verticaal draaien. Hieraan zat wel een nadeel namelijk het aan elkaar houden van de twee helften ten opzichte van elkaar. Na enkele maanden pauze, want de zin om te bouwen was even weg, ben ik na wat zoeken en bedenken op het idee gekomen om met flenzen te werken zoals bij een echte draaibeweging in een pijp. Ik ben hierbij uitgegaan van het systeem dat ik al gebruikte bij de verticale draaibeweging.

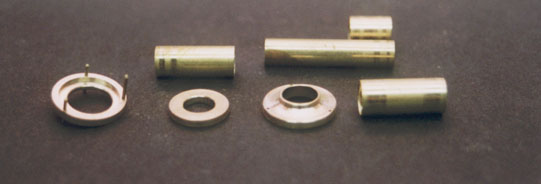

Omdat de monitoren geheel uit messing bestaan heb ik de flens delen ook hieruit gedraaid.

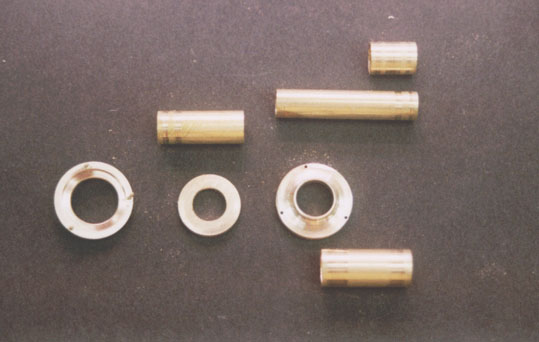

De dikste buis, rechtsonder heeft een uitwendige diameter van 8 mm, daarin past de buis linksboven precies in en lange buis rechtsboven past hier weer precies in. Op de dikste buis wordt de rechtse flenshelft gesoldeerd, de middelste schijf komt op de buis linksboven en wordt opgesloten tussen de twee flens helften.

De dikte van de flenzen is 2mm en daarin is een kamer van 1,1 mm gedraaid, het tussenstuk is 2 mm dik en kan dus vrij ronddraaien in de twee flenzen als deze tegen elkaar zitten.

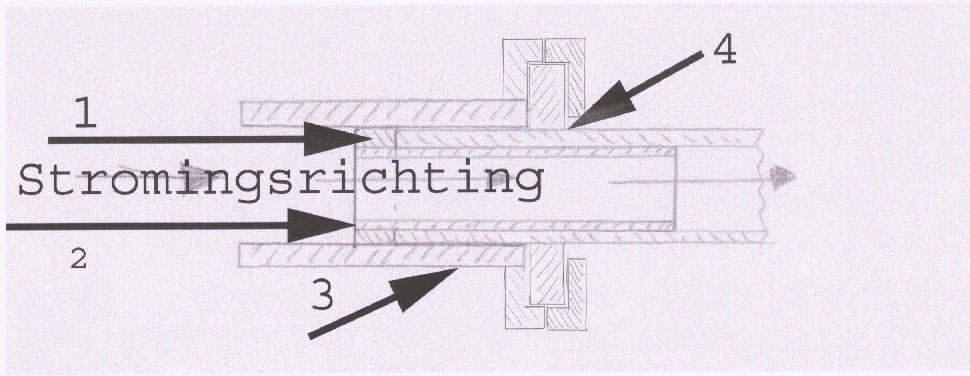

1- centreerring (gelijke materiaal als 4)
2- binnenbuis
3- vaste buitenbuis
4- buitenbuis van beweegbaar gedeelte cq tussenstuk.

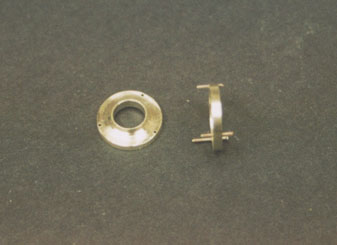

De twee flens helften worden door drie 0,8 mm messing draadjes aan elkaar verbonden, de draden zitten in 1 helft vast gesoldeerd en zitten in de andere helft gedrukt.
