Schijnwerpers - beweegbaar gemaakt.
Aan de voorzijde van de kajuit staan op het bovendek twee schijnwerpers. Op het origineel zijn deze dus zowel verticaal als horizontaal te verdraaien en dat wilde ik ook op het model realiseren. Dat heeft wel even wat hoofdbrekens opgeleverd maar het is gelukt, momenteel kan ik via de zender de lampen draaien en ook verticaal bewegen.
Hiervoor maak ik gebruik van twee servo's, 1 miniservo voor het draaien en 1 linear servo voor het verticale bewegen. Deze bewegen via stangen en bowdenkabels de lampen. De constructie zie je op onderstaande foto.

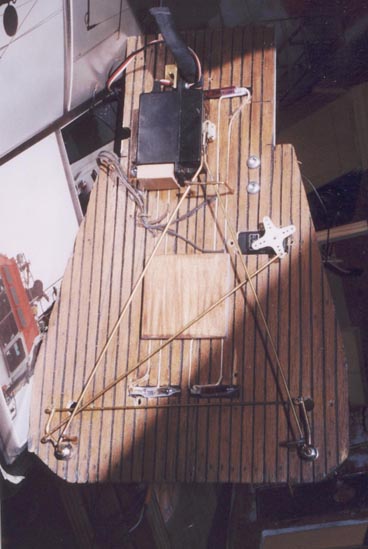

Aan de rechterkant zie je de miniservo die de lampen draait, via 1 stang worden de beide lampen verdraait op een manier zoals je bij een modelauto de stuurwielen bedient. De linear servo bedient via een stalen bowden kabel van 0,3 mm het verticale deel van de bewegingen. De kabel is zo dun dat hij zo veel mogelijk door buizen moet gaan.
De hele constructie
Op de bovenstaande foto zie je de stalen kabel uit de voetsteun komen, deze steun draait in zijn geheel mee. Door deze constructie kunnen beide bewegingen onafhankelijk en gelijktijdig uitgevoerd worden.
Zoals met zoveel details op mijn model staat ook de aandrijving ter discussie omdat ik niet tevreden ben met het resultaat, er zijn reeds twee draadjes kapot gegaan in een periode van 1 jaar. Daarom ben ik over gestapt naar een mechanische aandrijving en komt het gehele draadverhaal te vervallen.
Nieuwe aandrijving schijnwerpers.

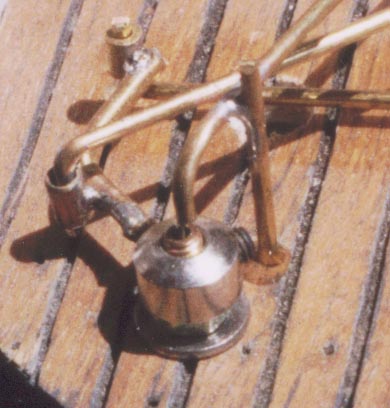

Zoals op de vorige pagina gemeld ben ik begonnen om de aandrijving van de schijnwerpers te wijzigen. Ik ben hierbij uitgegaan van de originele versie die ook mechanisch aangestuurd wordt vanuit de kajuit.

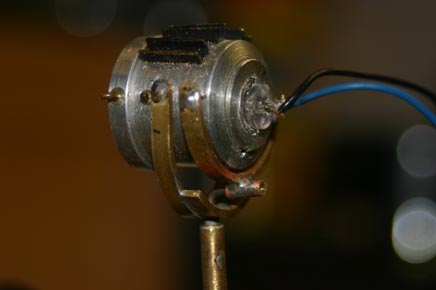

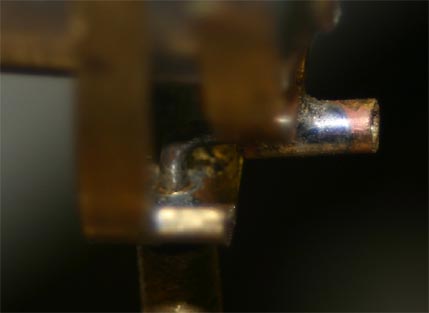

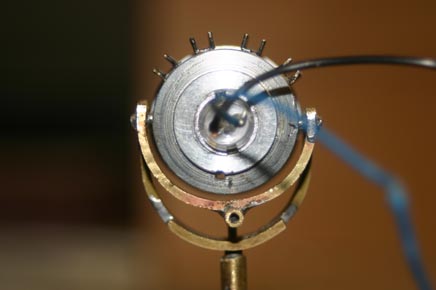

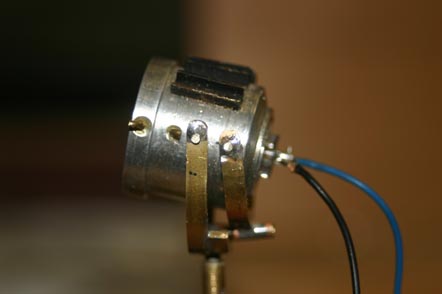

Het principe berust op twee beugels die naast elkaar onder de lamp zitten, de eerste houdt de lamp vast op de voet en de tweede beweegt de lamp verticaal en laat hem draaien. Deze tweede beugel wordt aangestuurd door een buis die door de voet van de lamp gaat, op het origineel is op het einde een beugel gemonteerd waarmee men met de hand de lamp kan verdraaien en in hoogte verstellen.
Hiernaast zie je een voorbeeld van een gelijksoortige schijnwerper, waar een de aandrijving overeenkomt met die van de Smit Siberie.

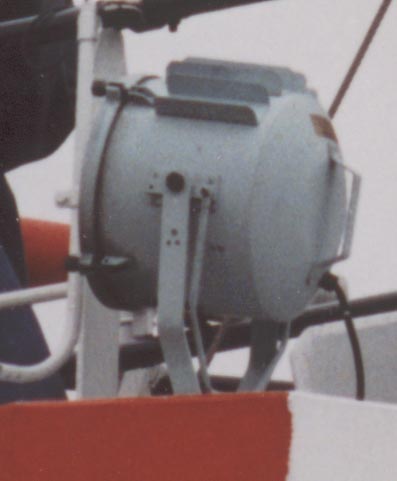

Op de afbeelding links staat het origineel van de Smit Siberie, zoals je kunt zien is dit alles erg fijn uitgevoerd. Dit houdt in dat je op het model toch een compromis zult moeten maken wil je het werkend krijgen. Er zal een basis sterkte aanwezig moeten zijn wil het allemaal werken en de tands des tijds doorstaan, ik wil het model niet elke winter moeten repareren.

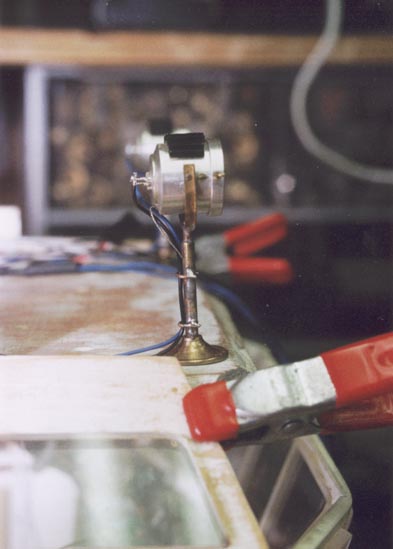

Dus daarom heb ik de schijnwerpers op mijn model ook aangepast en voorzien van een tweede beugel waarmee ik de lamp omlaag en omhoog beweeg en tevens de lamp verdraai.
Het resultaat kun je zien in de video die ik er van gemaakt heb:
