Vertragingskast.
Na een eerste testvaart bleek dat de door mij gekozen aandrijving wel werkte maar dat ik de riem niet goed kon spannen zonder dat ze bleef overspringen op het tandwiel. Hierdoor besloten om een tandwiel kast te maken waarmee ik zowel de motor-as als de tandwiel assen aan beide zijden voorzie van een lager om te verkomen dat deze scheef gaan staan.
Na een eerste opzet in CAD zag dit er veel belovend uit en dus materiaal bij elkaar gehaald en aan het frezen gegaan.

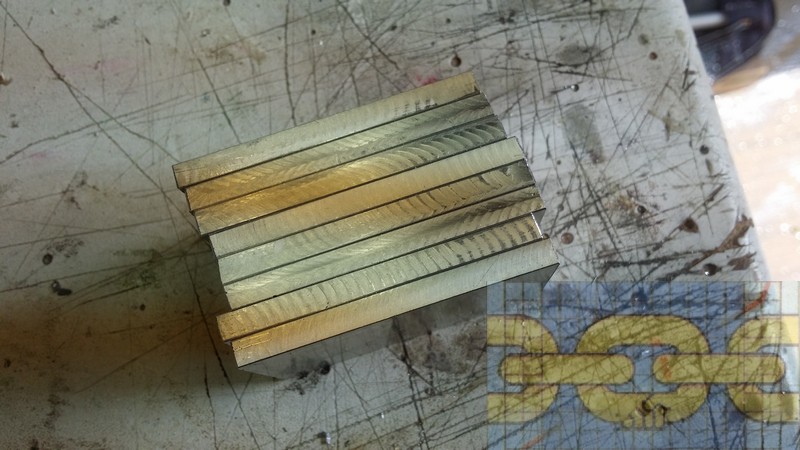

De acht platen voor de vier tandwiekasten

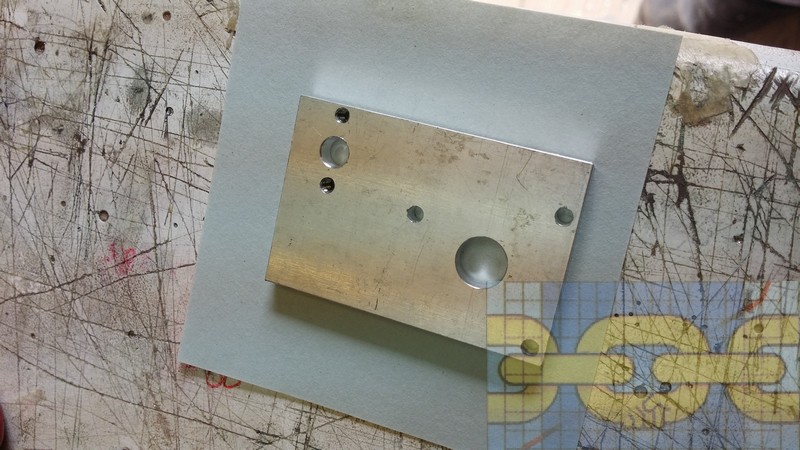

De eerste achterplaat

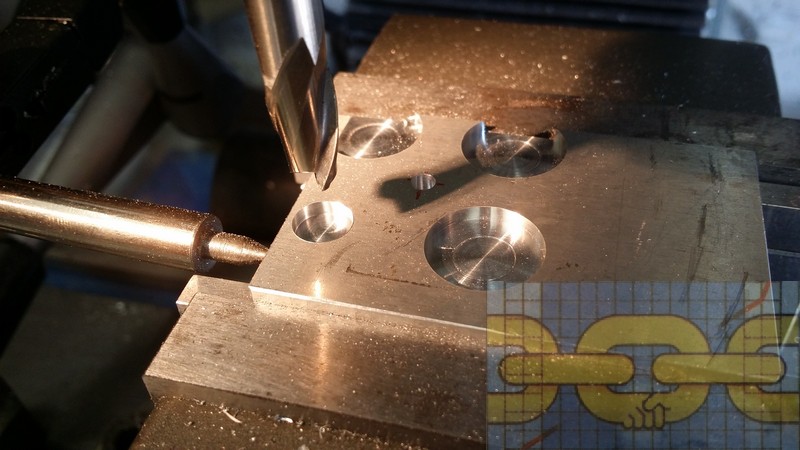

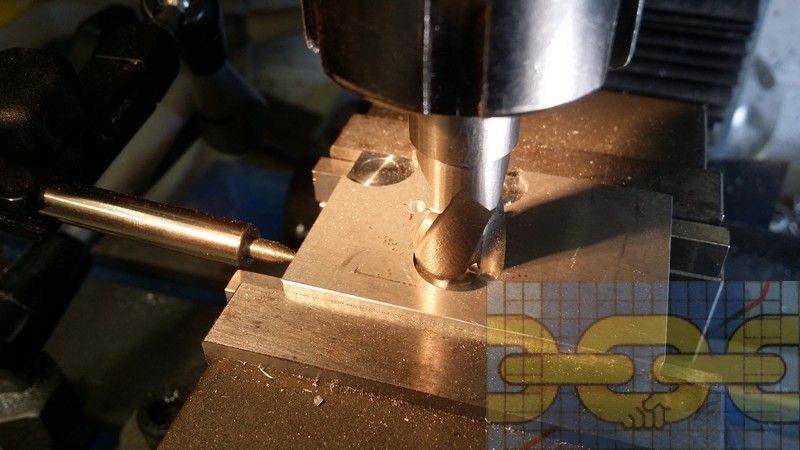

Het maken van de koelgaten voor de brushless motor

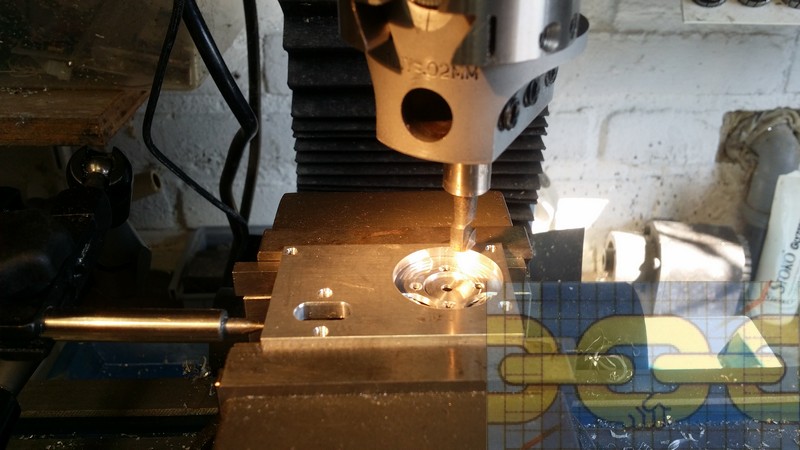

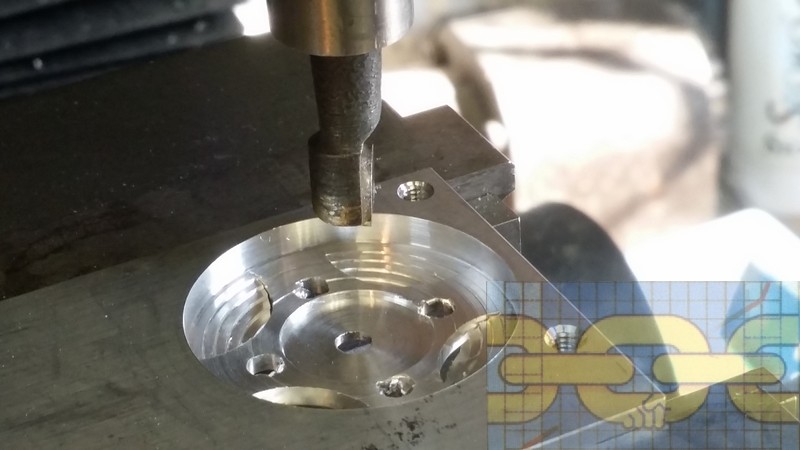

Met behulp van de kotterkop wordt het gat voor de motor gemaakt
De koelgaten vallen open

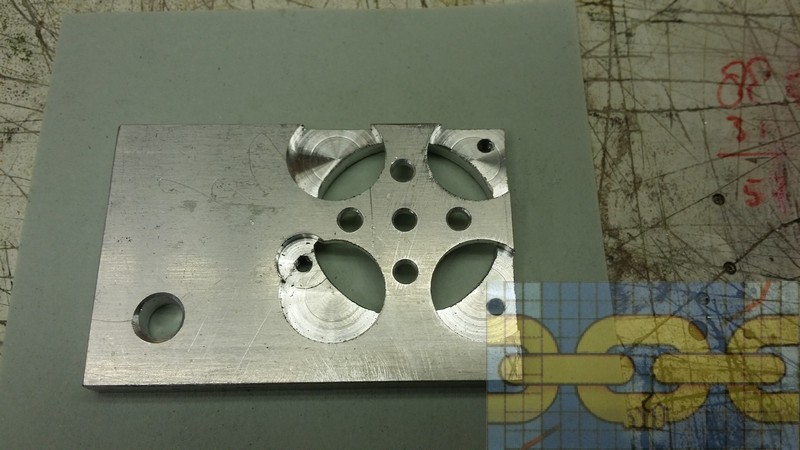

De koelgaten en de montage gaten zijn klaar

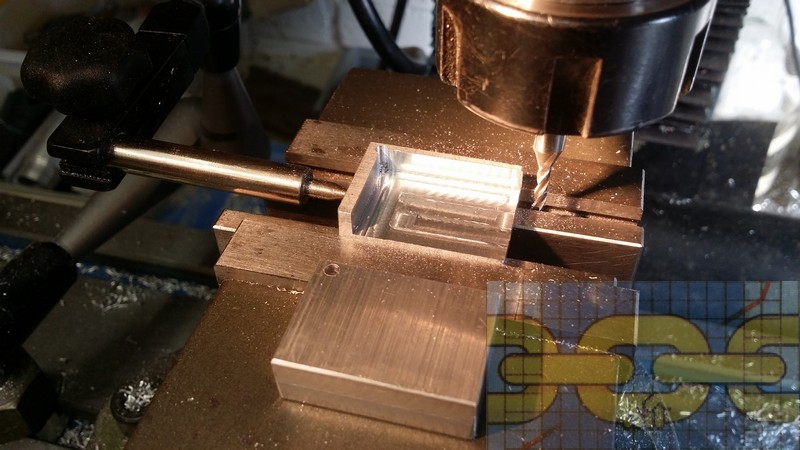

het frezen van de afstelblokken

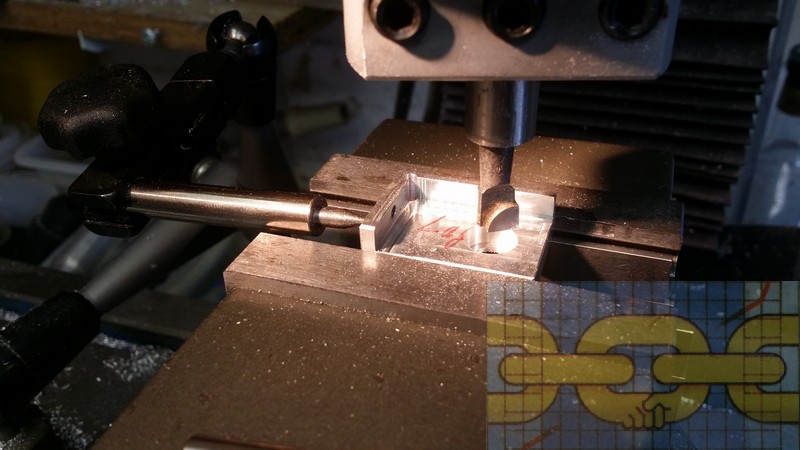

het kogellager gat ontstaat

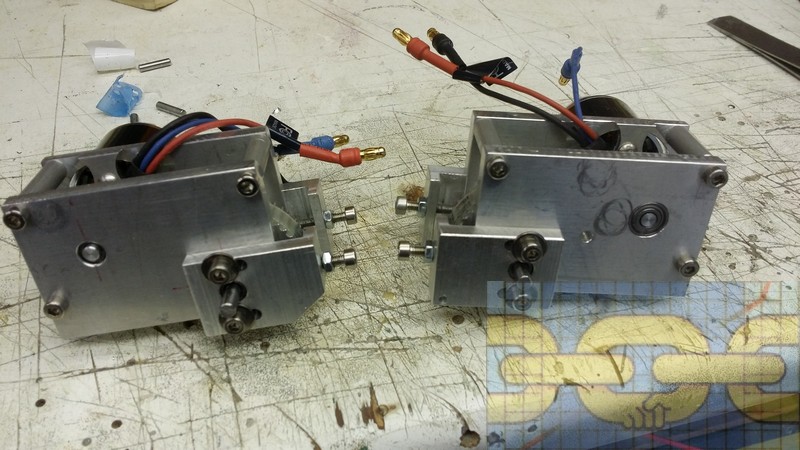

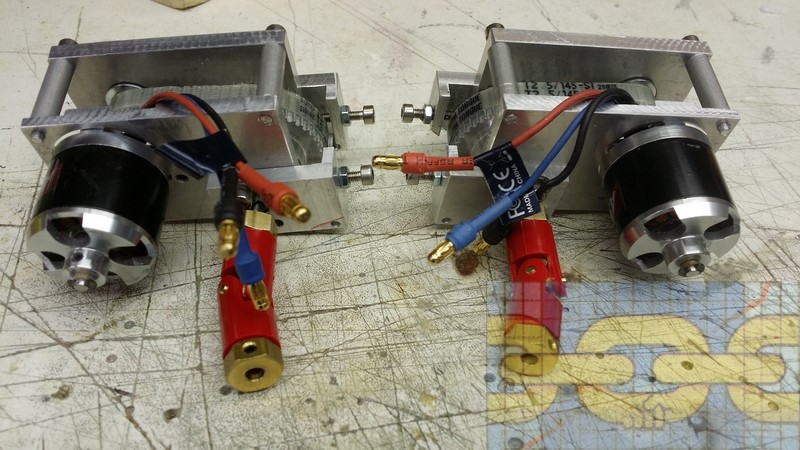

De tandwielkasten opgebouwd

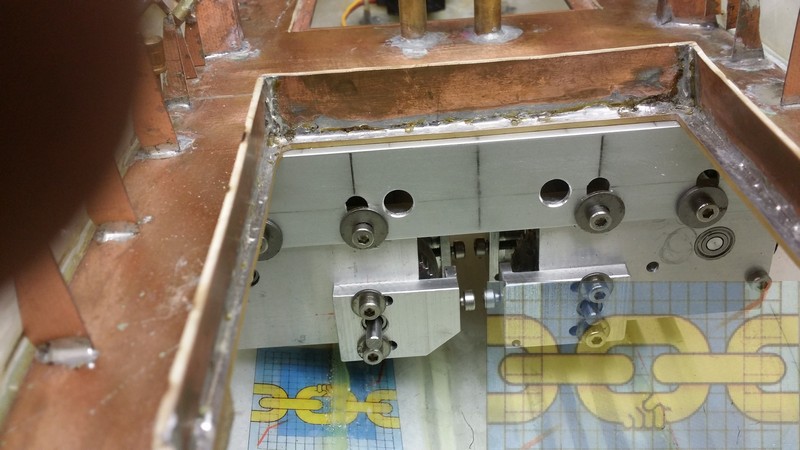

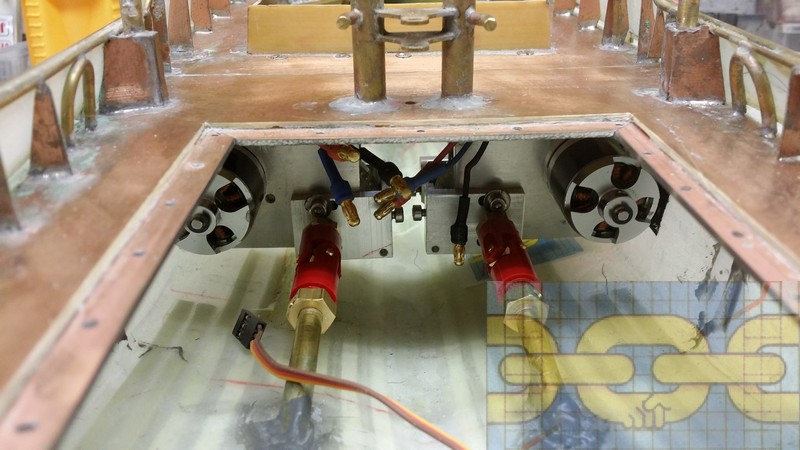

De tandwielkasten in de romp gemonteerd
