Straalbuizen.

Onder de stantug 1606 zitten twee straalbuizen. In de schaal die ik bouw zijn de schroeven 40 mm en dus wordt de inwendige diameter 41 mm en de uitwendige 47 om een beetje wandsterkte te krijgen. Zoals meestal maak ik het draaiwerk in aluminium. Lekker licht en goed te bewerken.

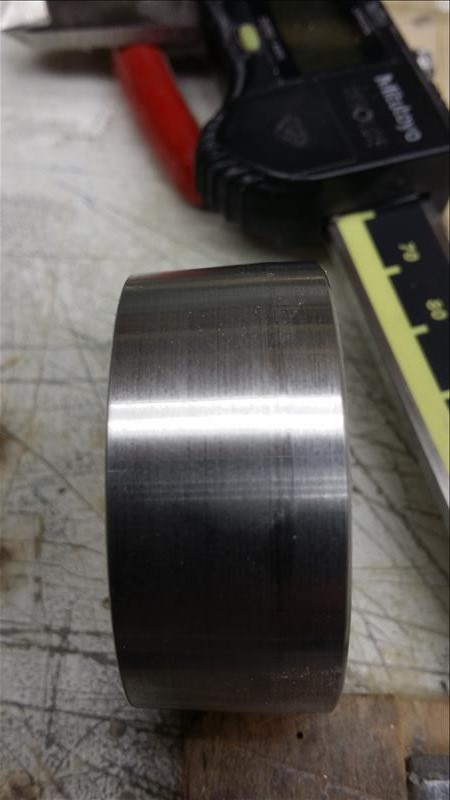

Ook nu gedraaid uit een volle staaf aluminium.

straalbuizen

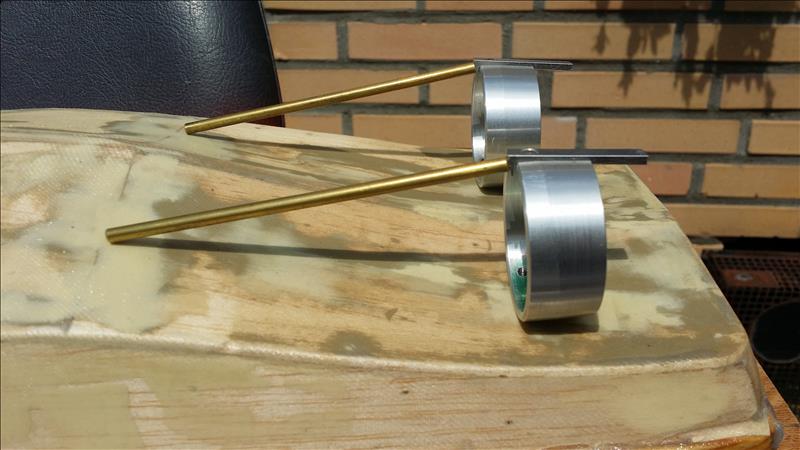

De grove versie op de romp.

straalbuizen

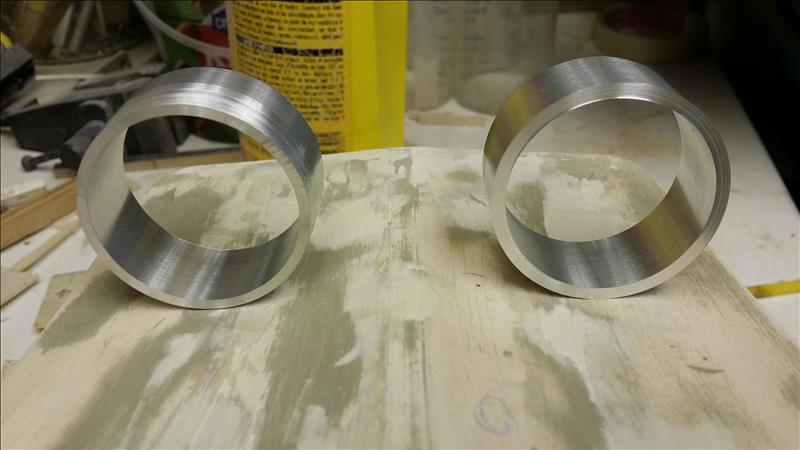

Hier zijn ze nog niet afgeschuind.

verschil

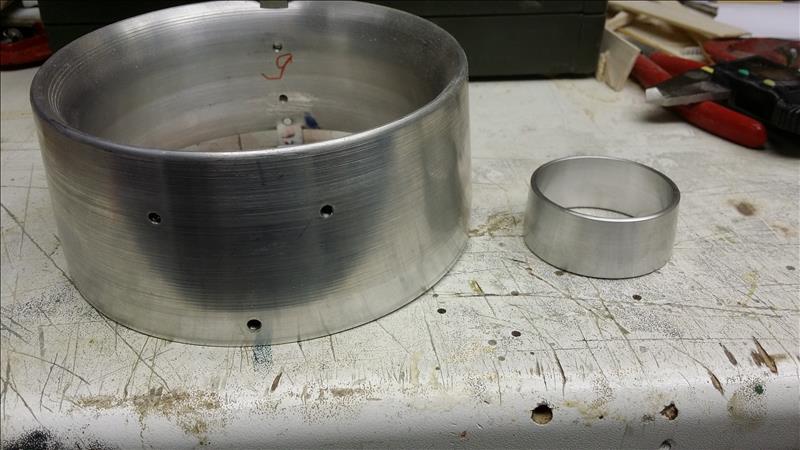

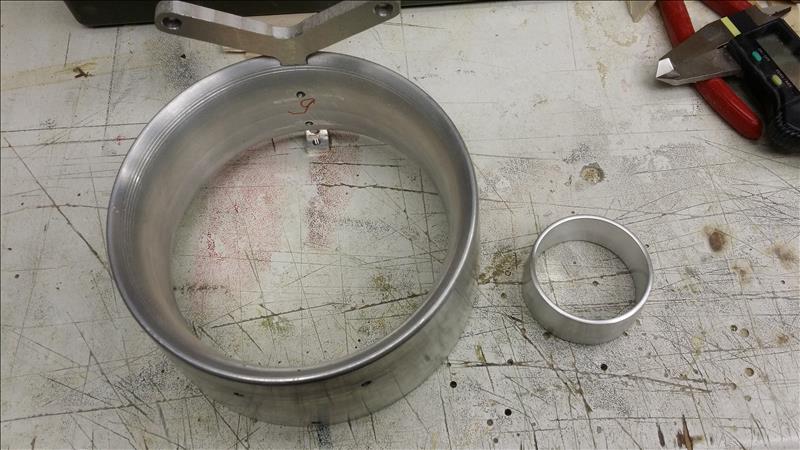

wat een verschil met de straalbuis van de stantug 1004 (1:10).

verschil

afgeschuind

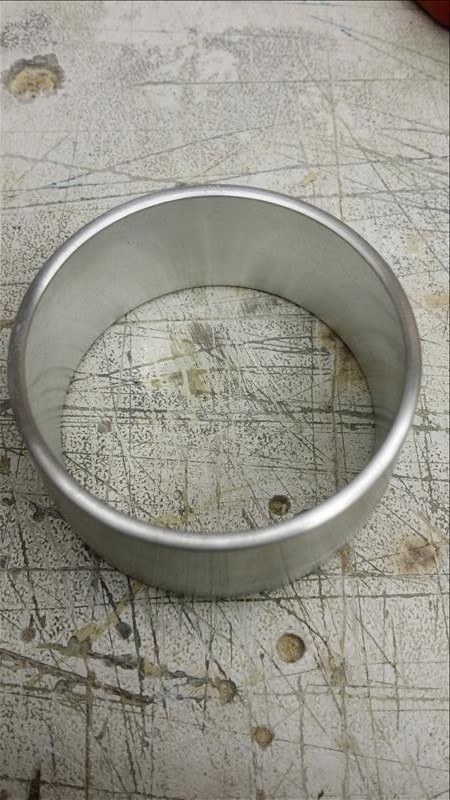

De buitenwand schuin gemaakt.

afgerond

de afgeronde kopse kanten

met schroef

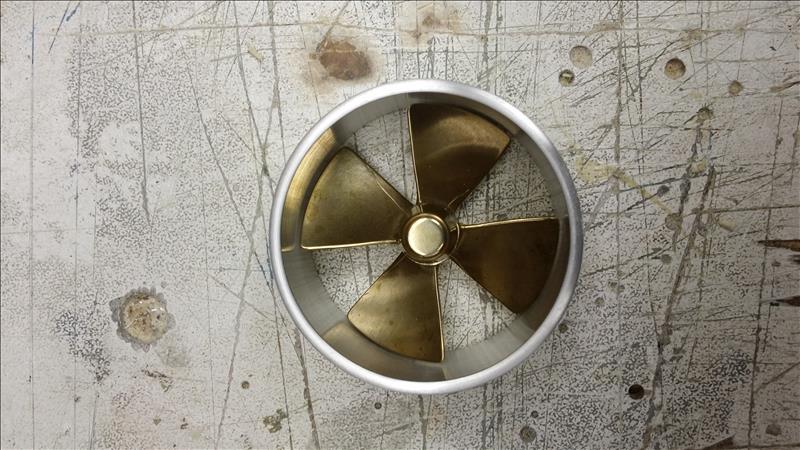

De schroef past prima

bevestiging

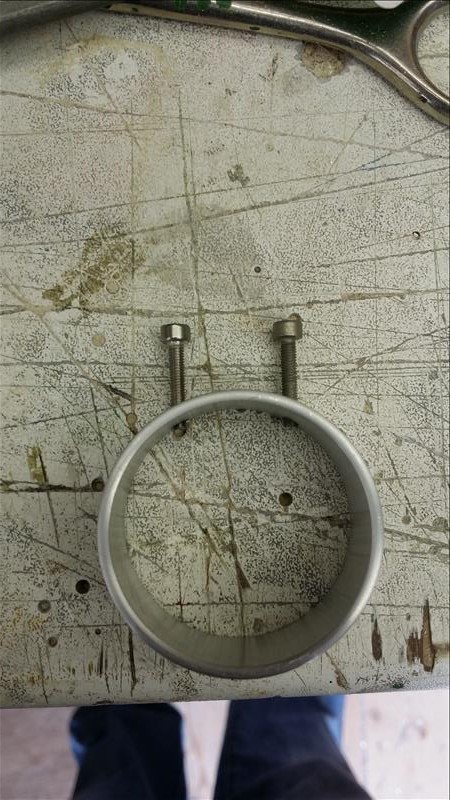

de twee boutgaten voor de bevestiging aan de romp.

gleuf

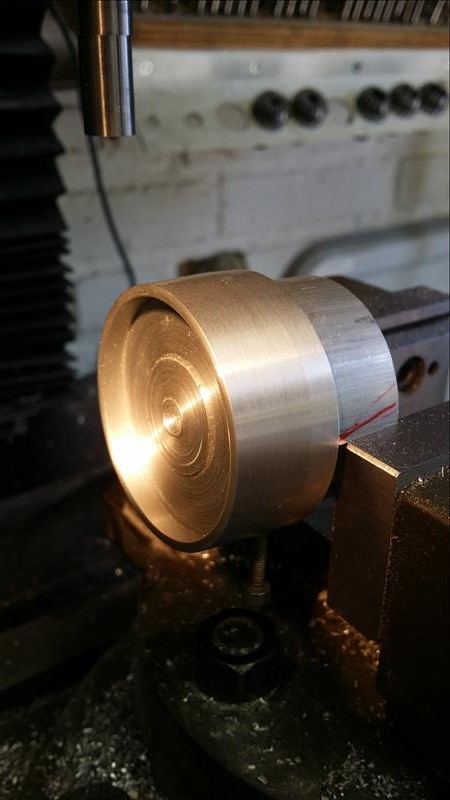

Klaar voor het frezen van de gleuf voor het scharnierblok.

scharnier

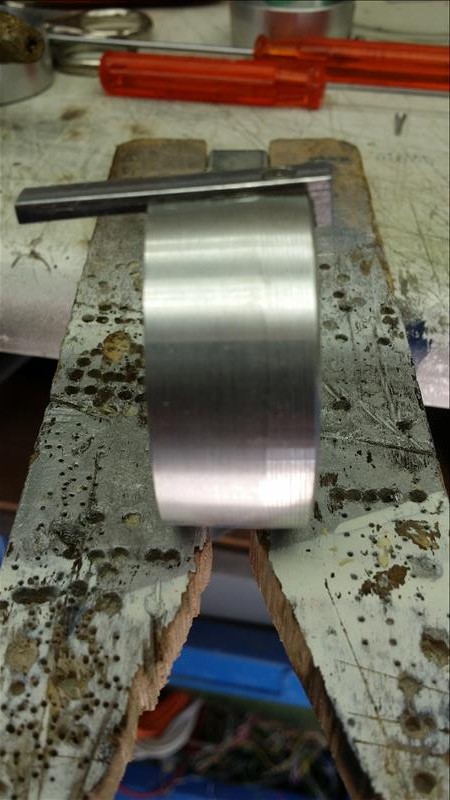

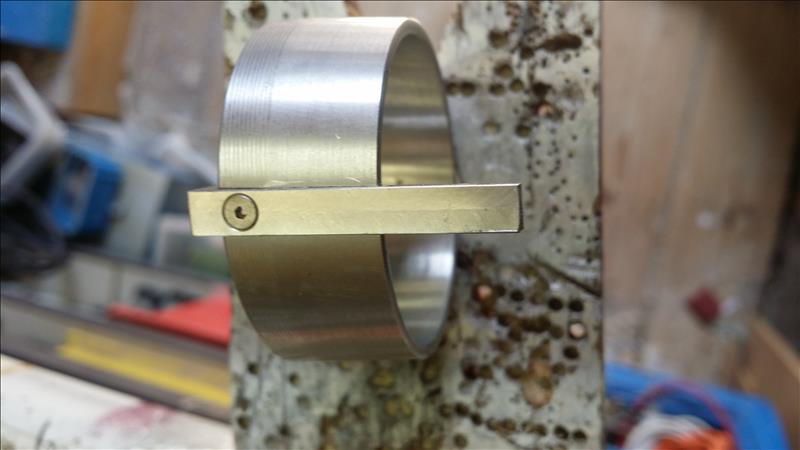

Het scharnierblok gemonteerd.

scharnier

houder

Het scharnierblok is tevens de houder voor de bevestigingsbuis.

compleet

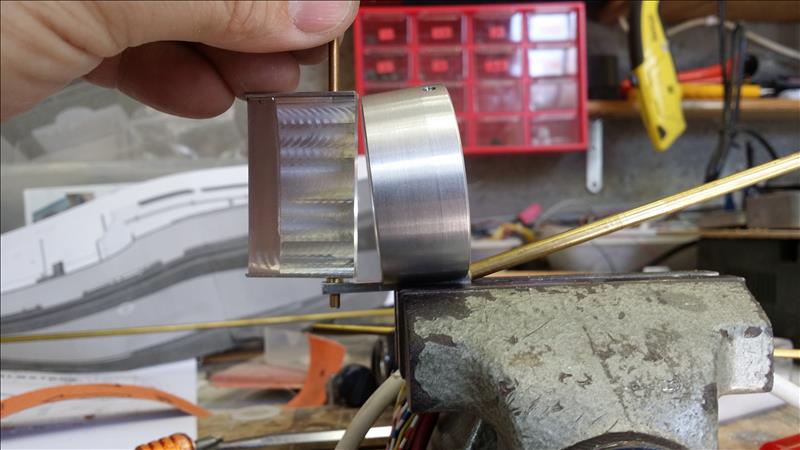

de straalbuis compleet met roer en bevestigingsbuis.
